カブのウインカーをLEDで作ってみようかな。

先日カブハザードを自作してみました。

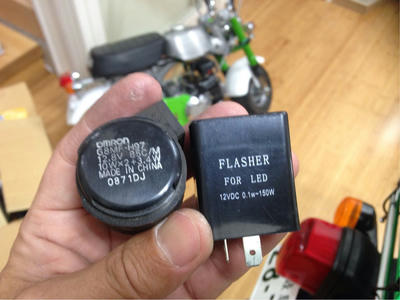

その時ハイフラ防止にICリレーを使いました



こいつはウインカーのワット数が変わっても常に点滅スピードが一定の優れもの。

と言うことはウインカーをLED化しても点滅タイミングが変わらないってことだよね。

やっちゃいますか(笑)

しかしウインカーをLEDにするには注意する事もあります。



これは以前CB125JXのウインカーをLED化した時のものですが、右を付けた時に左も微妙に光ってますよね(汗)

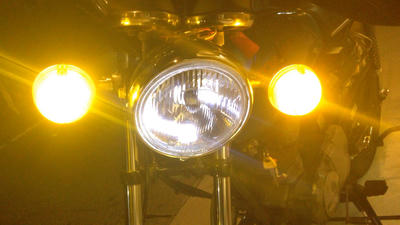

前からの撮影は対策後のものです。

これはウインカーインジケーターランプを通って左右のウインカーが繋がっているからです

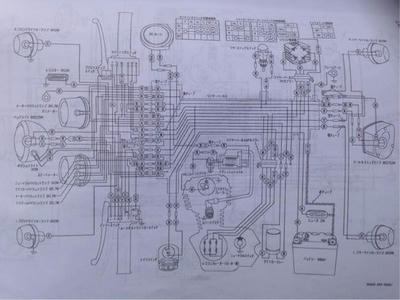

この配線図を見れば分かりますよね。

解決策は整流ダイオード、こいつを左右からの配線に噛ませ逆はアースへ、これで逆流ストップ。

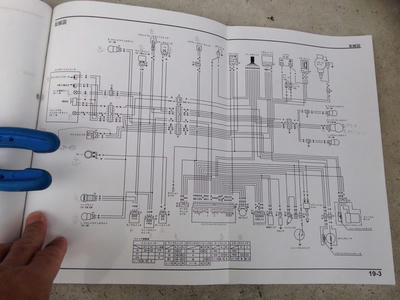

ではカブ110は?



おっ!

こちらは最初からインジケーターを通って左右が繋がっていないぞ(^^)

対策は必要無しですね。

テストで5ミリLEDを1つ左後ろにセットして光らせてみる。

点滅回数変化なし、分かっちゃいるけどICリレーすげー。
右ウインカーを付けても左は全く点灯無し、
簡単にLEDウインカー化出来そうです。

では部品の発注しますかね、基板、LEDと在庫が少なくなってきましたんで、
安物しか買いませんがボディブローの様にじわじわと効いてくるな、
ノーマル電球って本当に安くて最強ですよね、
LED化って本当に趣味の世界、財布に優しくないね〜(笑)

節電にはなっているんだけどね。

さて、今回は5ミリLEDを使いウインカーを作ろうかと、
ちなみにCBは3WLED1個で光らせてます。



さすがハイパワーLED、1個でも爆光です、出力は相当抑えているんですけどね。

カブは5ミリLEDを使い遊び心を持って作ってみようかな、
どんなデザインにしましょうかね。

右左折待ちで目を引く物が作れたらいいんですけどね(^^)

本日は雪につきあれこれ妄想の1日でした(笑)

にほんブログ村 バイクブログ カブ系へ
にほんブログ村
PR

コメント

お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード Vodafone絵文字 i-mode絵文字 Ezweb絵文字

御訪問ありがとうございました。

コメントを頂いて訪問したところ、何と!お気に入りに登録している方ではありませんか!!感謝です。

実は私もハザードを目論んでいますので、参考にさせていただきます。

これからも楽しく拝見させて頂きます。

読み込み中・・・

コメントありがとうございます(^^)

探せばいるんですよね、電気マニア(笑)
走りも好きですがカスタムも好きな私です、
これからもよろしくお願いします。
