カブ110LEDヘッドライトを作る。何故そんな事するの?

日々コツコツ作業して取り敢えず完成です。



ノーマルでは私には無理です、夜のタイトな峠でフルバンクまで持っていくとコーナーの奥が全く見えないのです。
車と同じ基準でバイクのヘッドライトを作る、
メーカーさん、こんな危険な事いい加減に止めましょうよ、
バイクはバンクしないと曲がりません、傾けば傾く程コーナーの奥が照らせませんよ(汗)

そんな不満を解消するべくヘッドライトカスタムです。

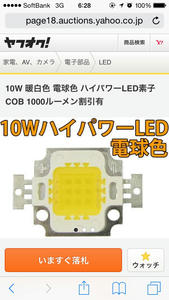

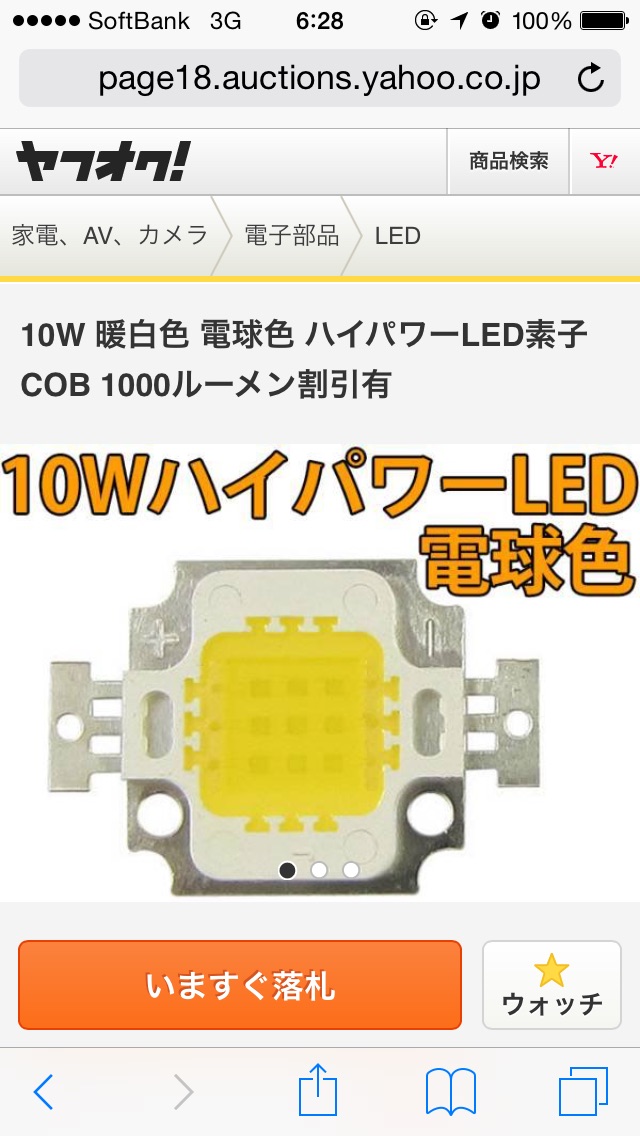

今回はこいつを使います。



ヤフオクにて220円、安過ぎです。

あえての電球色、白色は嫌いです。

問題は電源。

カブ110のヘッドライトは脈流が来てますね、こいつでLEDを光らせてみる。



やはりチラつきますね、全波整流されてればコンデンサで綺麗に光らせれるのかな、
今回は直流を使いましょう。

直流はバッテリーに負担がかかりますから、今までの脈流でハロゲンフォグを光らせます、
そしてハイビーム時に直流を使いLEDヘッドライトを光らせるコトにします。

配線が面倒臭い〜

今までの脈流をハロゲンフォグに繋ぐ、こいつはハイロー問わず付けっ放し。
そしてハイビームスイッチに直流を引っ張りLEDヘッドライトと繋ぐ。

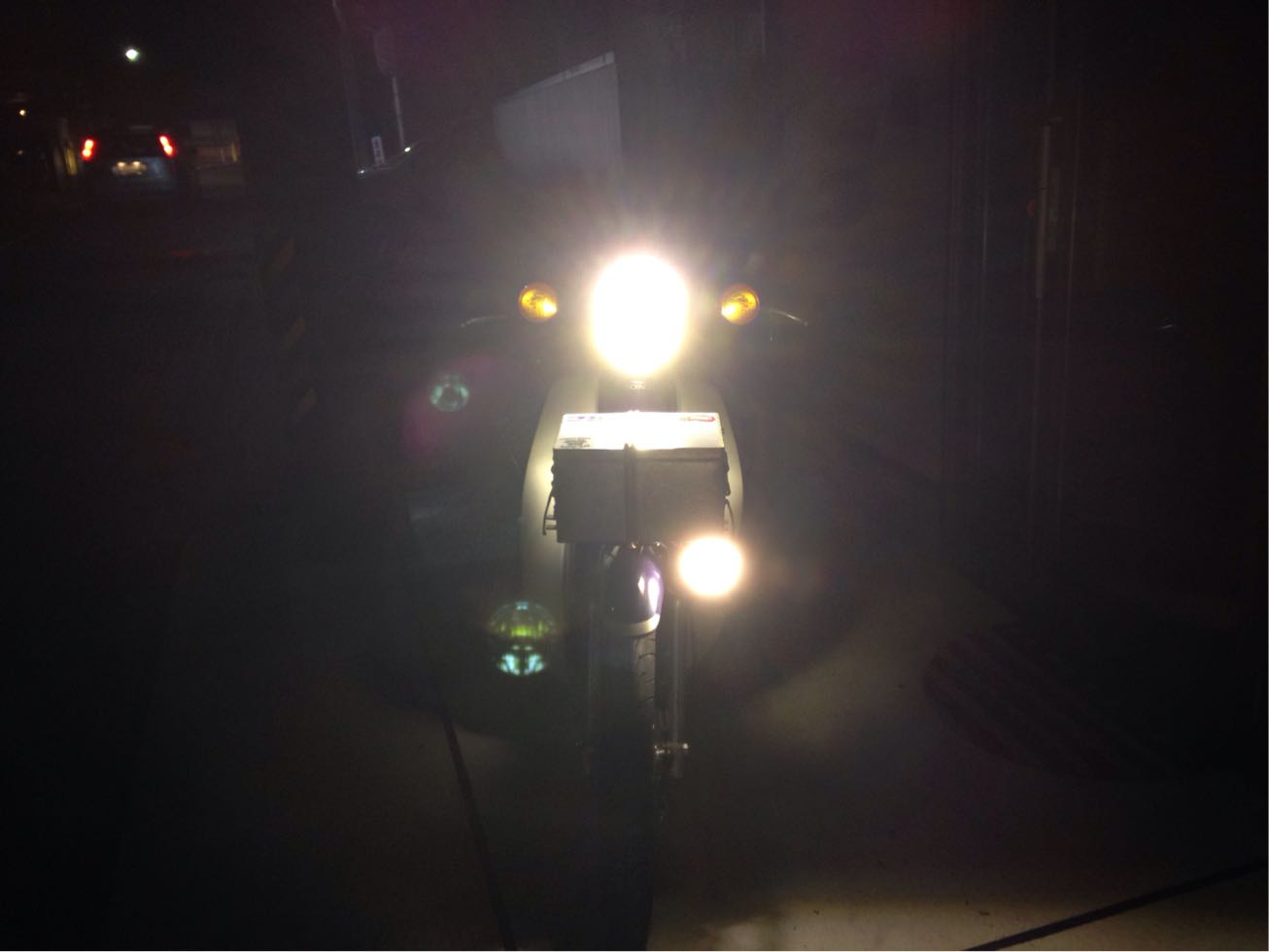

こんな感じ。

ロー



ハイ

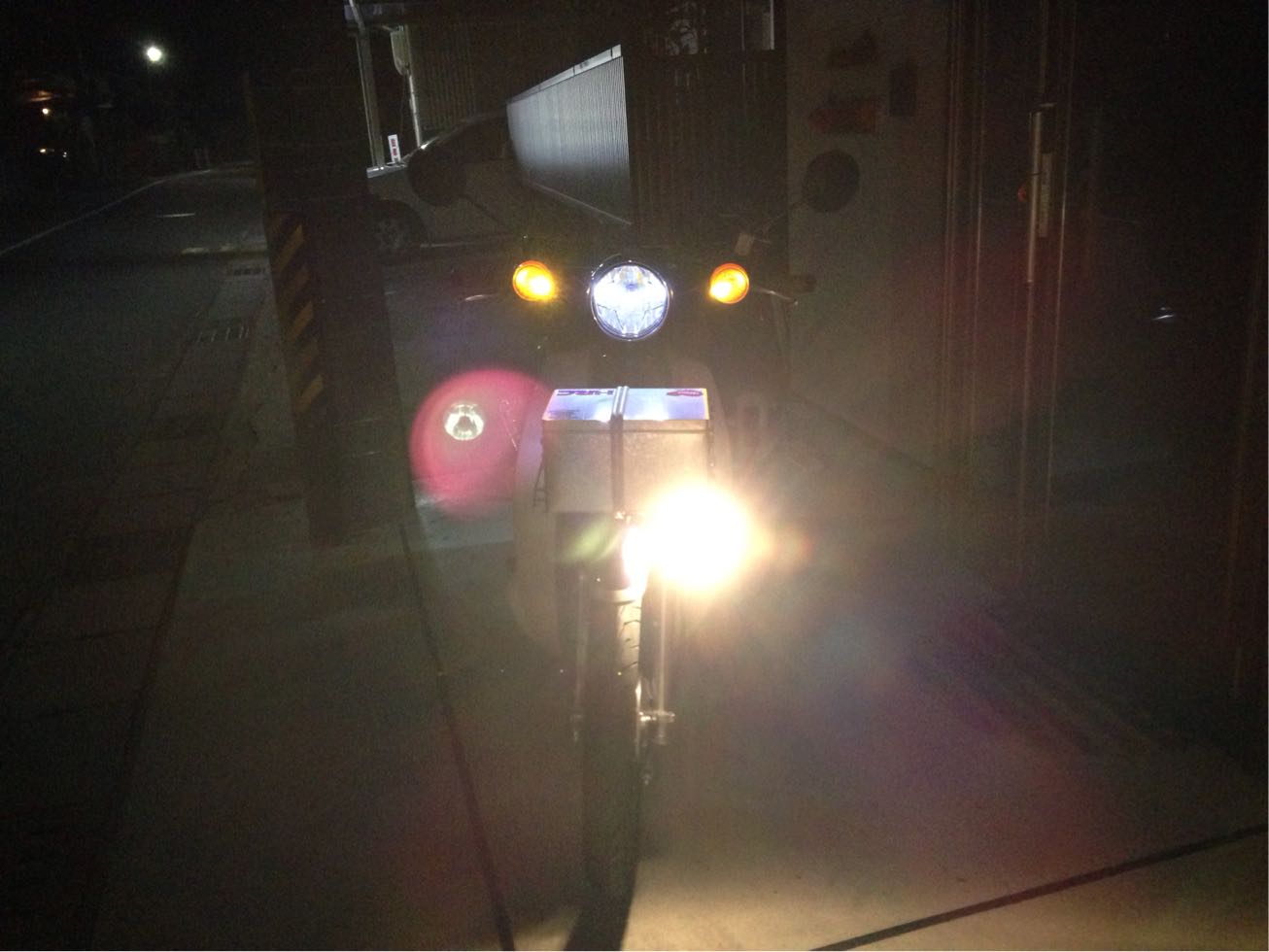

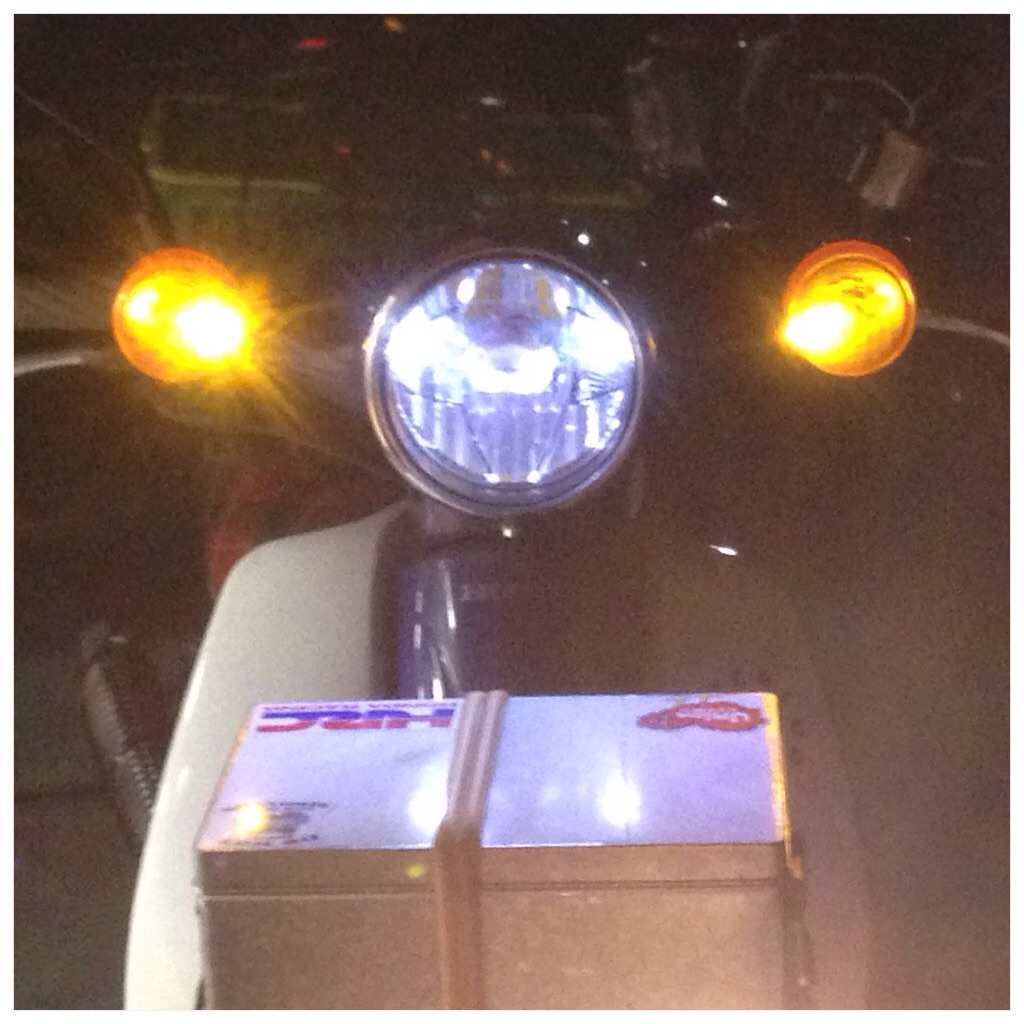

ちなみに今回、ウインカーをポジションランプとして光らせてます、ヘッドライト内にもポジションランプ追加。



これ一度やってみたがったんですよね(^^)

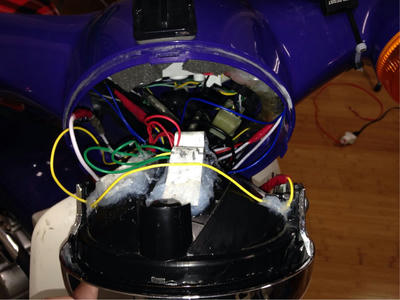

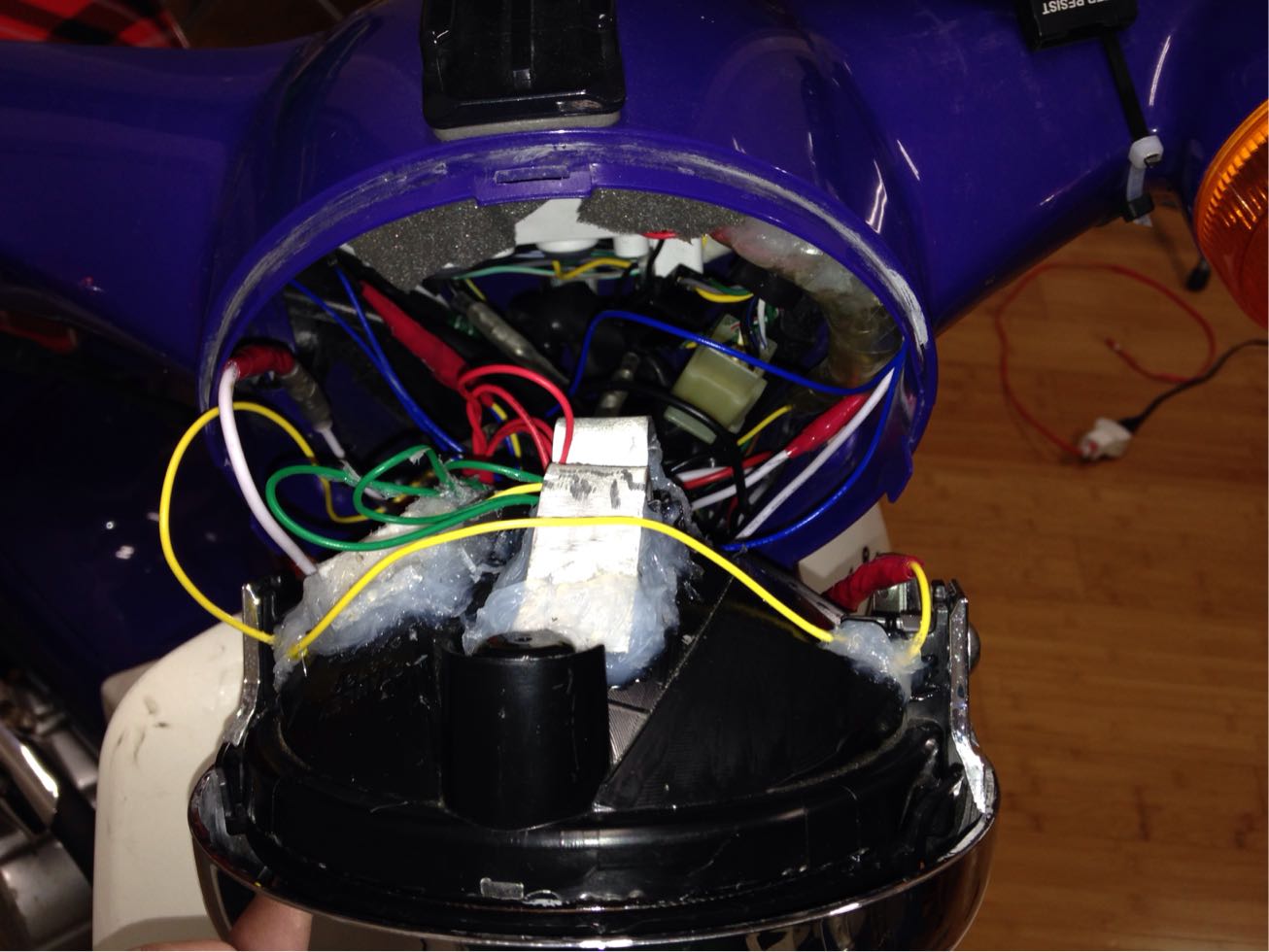

ヘッドライト裏はえらいことに(汗)

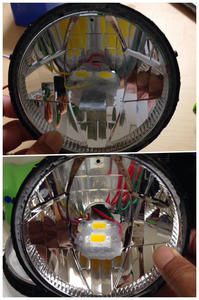

LEDは今回10W×4個使用、配光を考えて色々なパターンで並べてみます。



ここが自分で作る醍醐味、かなり面倒くさいですが配光を自分好みに作ることが出来ます。

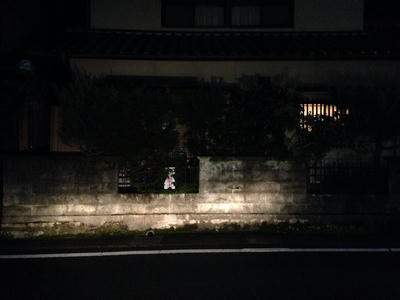

ロー



ハイ



ローはハロゲン55Wのみでジェントルに上部の光をカット、
ハイはハロゲン55W(脈流)とLED40W(直流)のダブル点灯で爆光!

これはすんごいの作ったちゃったかな(笑)

ちなみにCB125JXに使った既製品LEDヘッドライトは。

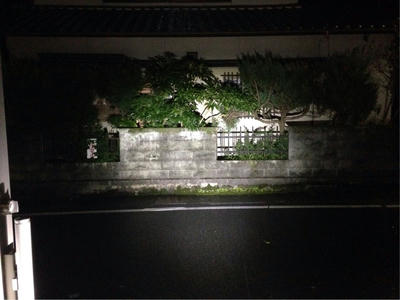

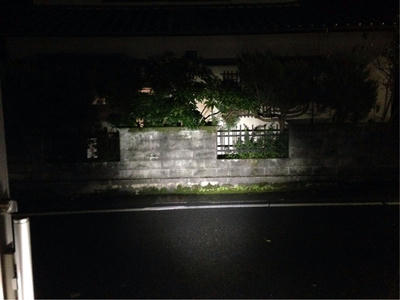

ロー



ハイ



ローハイ差があまりない(汗)

悲しきルールに縛られた既製品、素晴らしいですが私には少し不満か。

問題はLEDの耐久性、安いものなんで買い換えるのは余裕ですが、作り直すのは面倒くさい(汗)
壊れないように温度管理は気をつけねば。

早く夜の峠をかっ飛んでみたいなあ(^^)
