一気にLED化(再アップ)

エラーでうまくアップ出来ないんで再アップです(汗)




ホビオの話です。

ここの所仕事が忙しくブログ更新出来ません、
久々の休みですが溜まった用事を片付け夜ようやく自由に。

カミさんからのリクエストでホビオの室内灯をLED化しました。

仕事で車を使っているがどうも暗くて調子が悪いらしい。

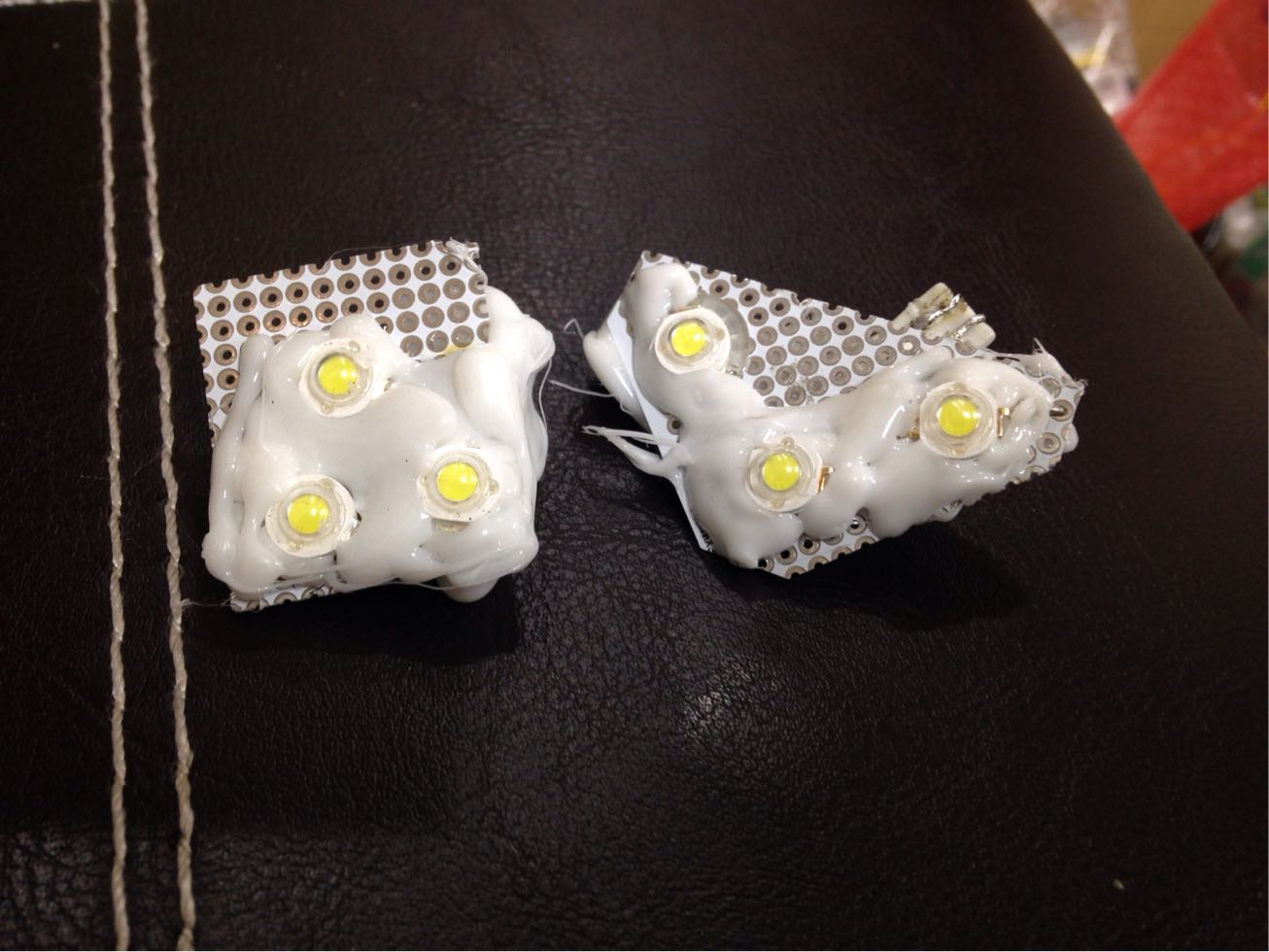

在庫を確認すると以前CB125JX用に試作したウインカーが、
こいつを小加工します。

ウインカーと違い連続点灯させますんで発熱は抑えたい。

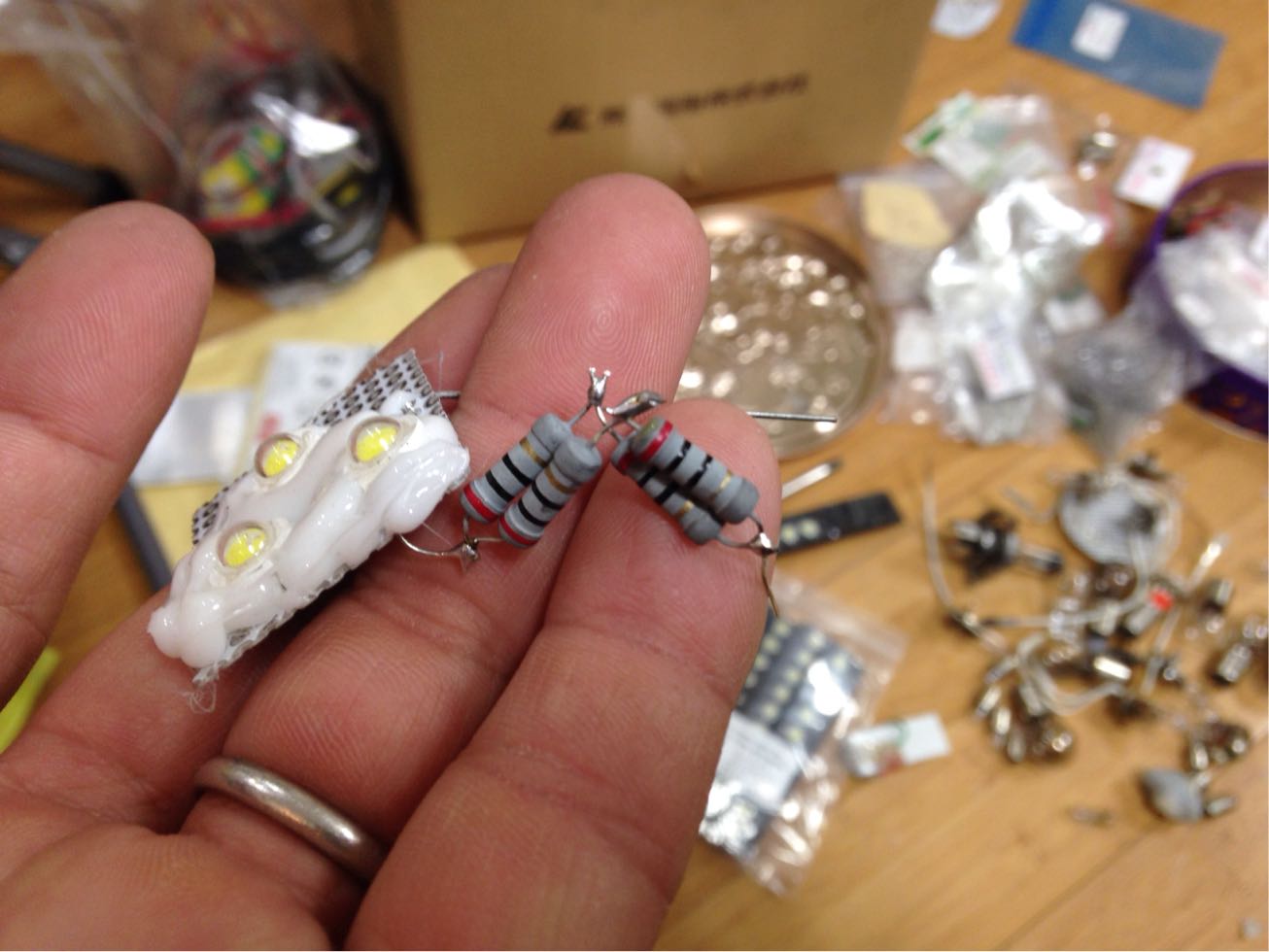

手持ちの抵抗で明るさと発熱のバランスを探りつつ、1WパワーLEDを3つ直列。
抵抗は20Ωを直列に2個、更にそれを並列に2つ、結局20Ωですが20Ω1個では発熱がやばかった(汗)

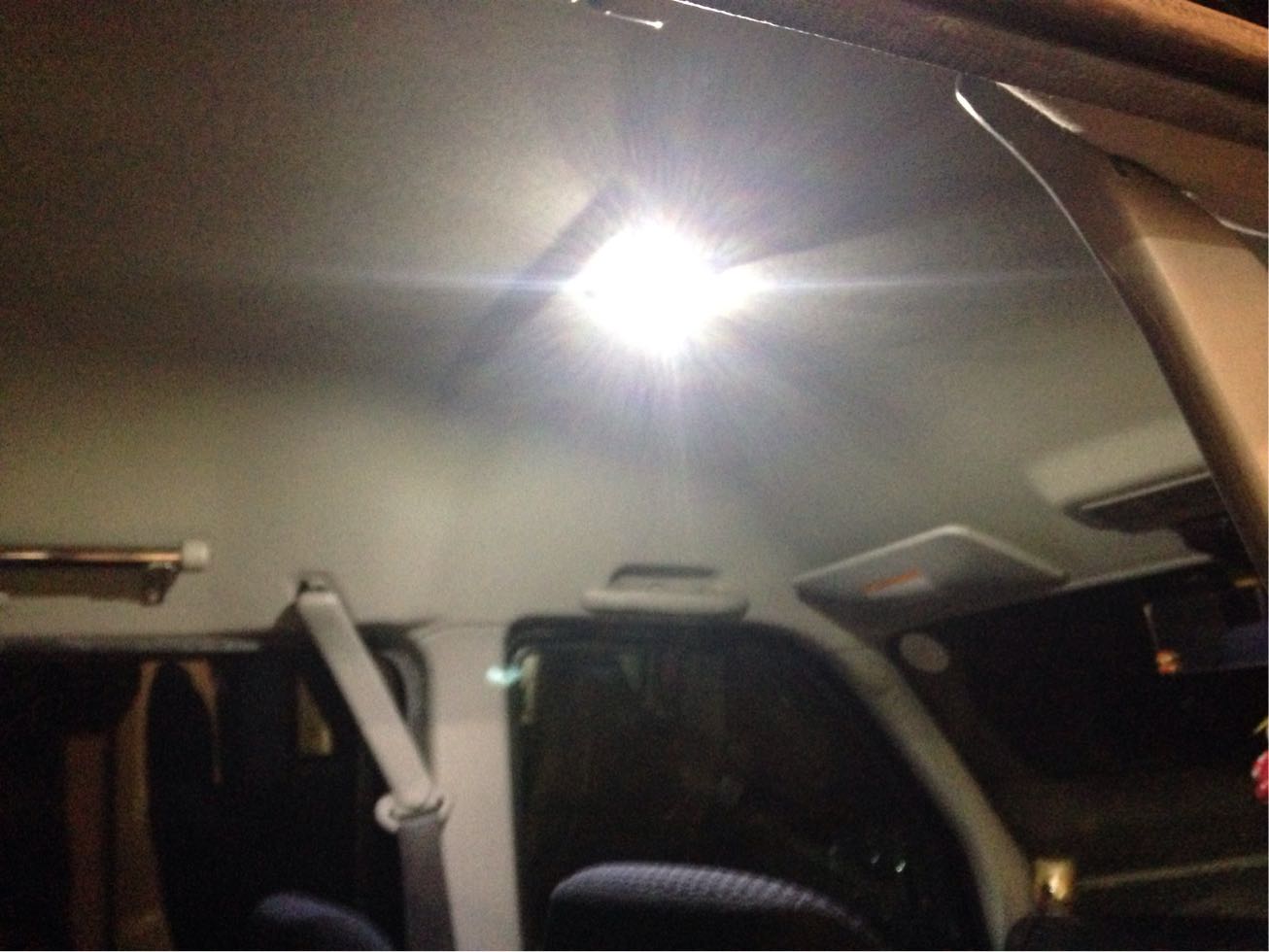

すこぶる明るい。

ちなみにフルパワーの半分程の出力で普通のLEDでは得られない明るさ、
さすがはパワーLED。



続いてマップランプ。

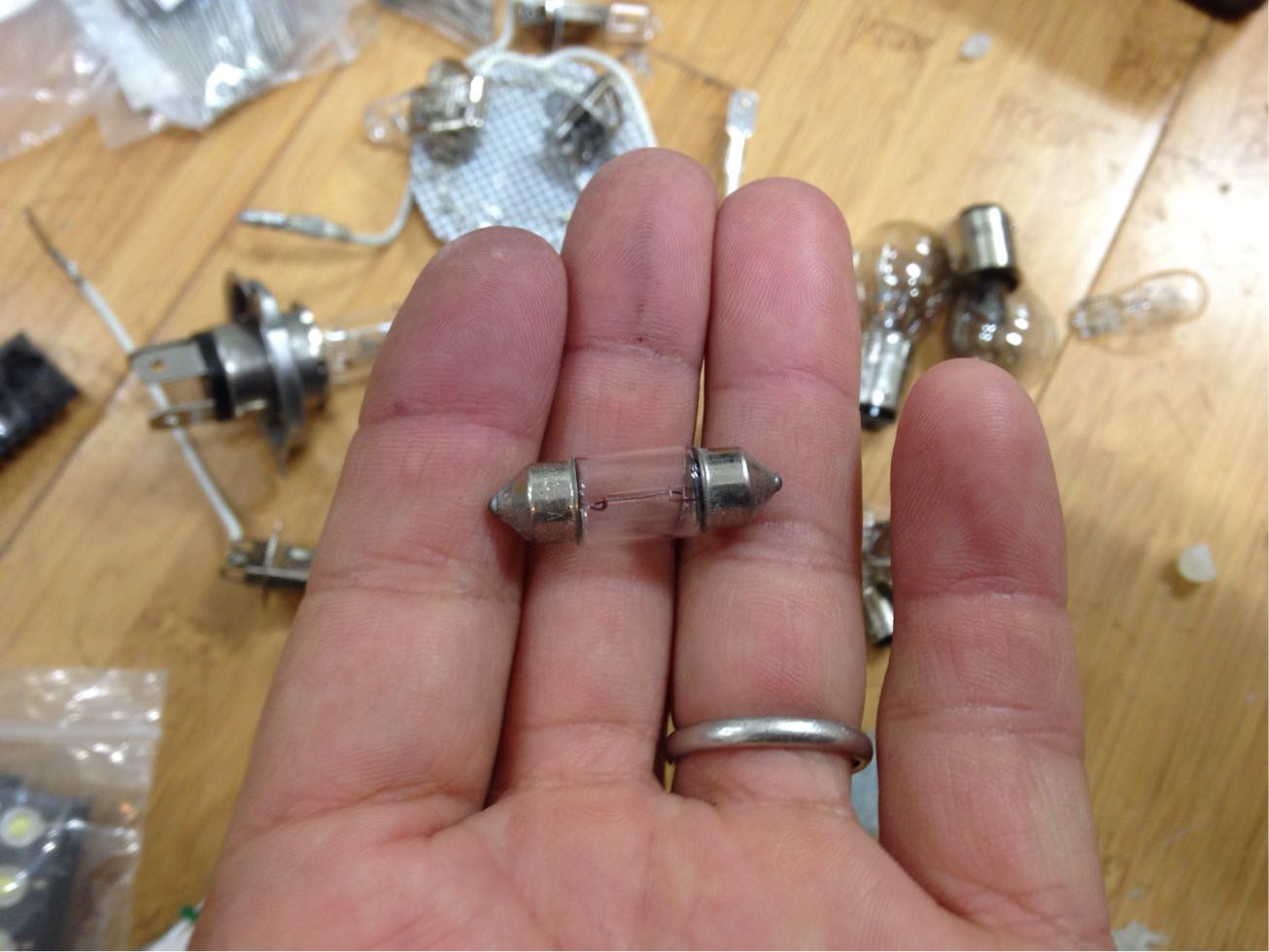

この電球の名称はなんと言うんでしょうか?

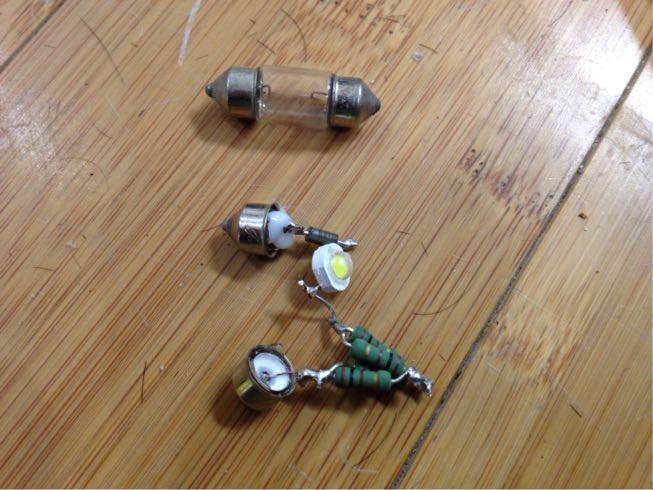

1つ切れてましたんでガラス部分を割り再利用。



これをうまく成形してなんとか収めます(汗)

ちなみに1WパワーLED1つに抵抗は100Ω、
しかしこちらも発熱対策に100Ω抵抗を直列し並列に。



はみ出させる方向を考え作ります。

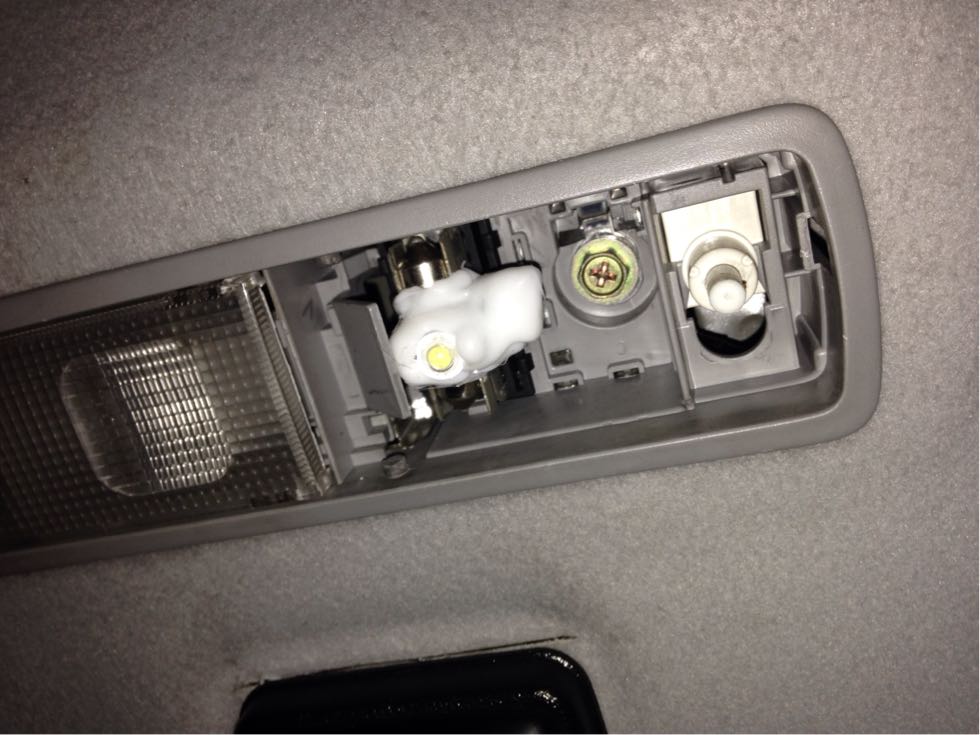

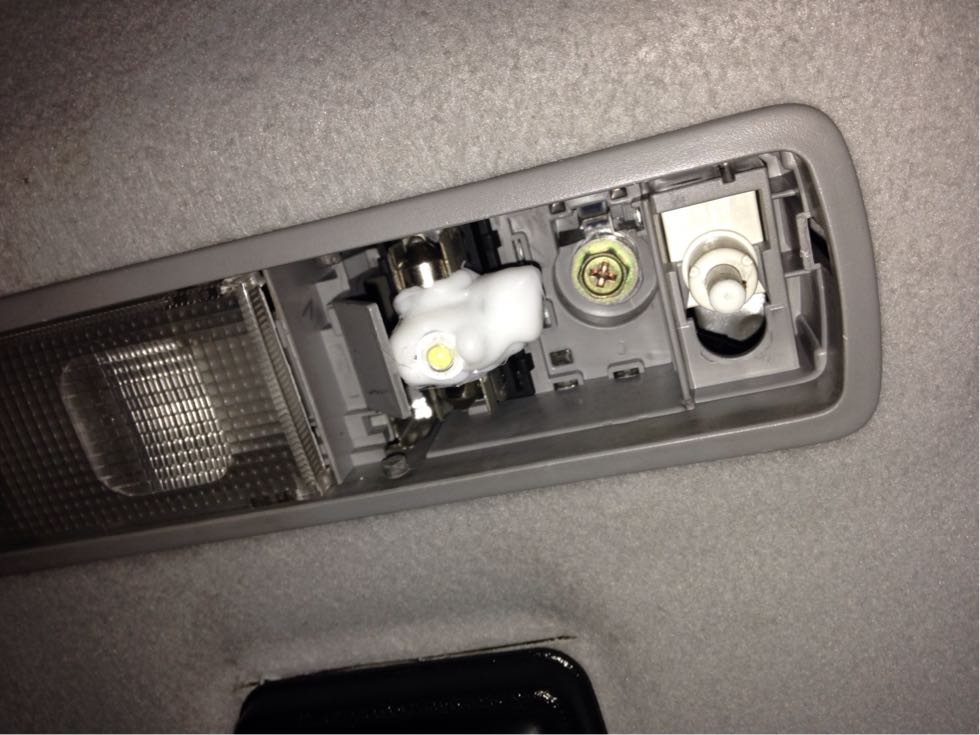

なんとか収まりました(汗)

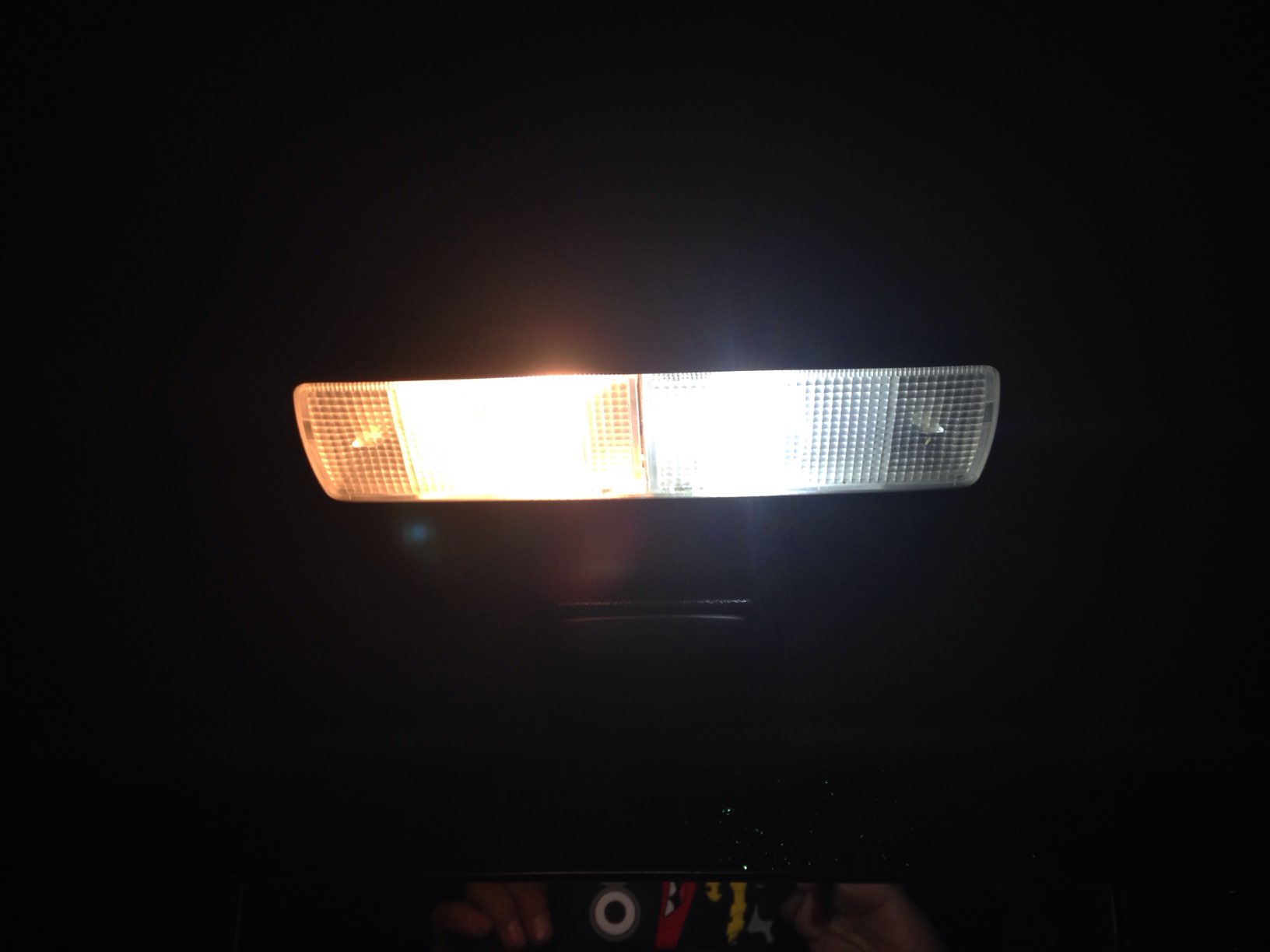

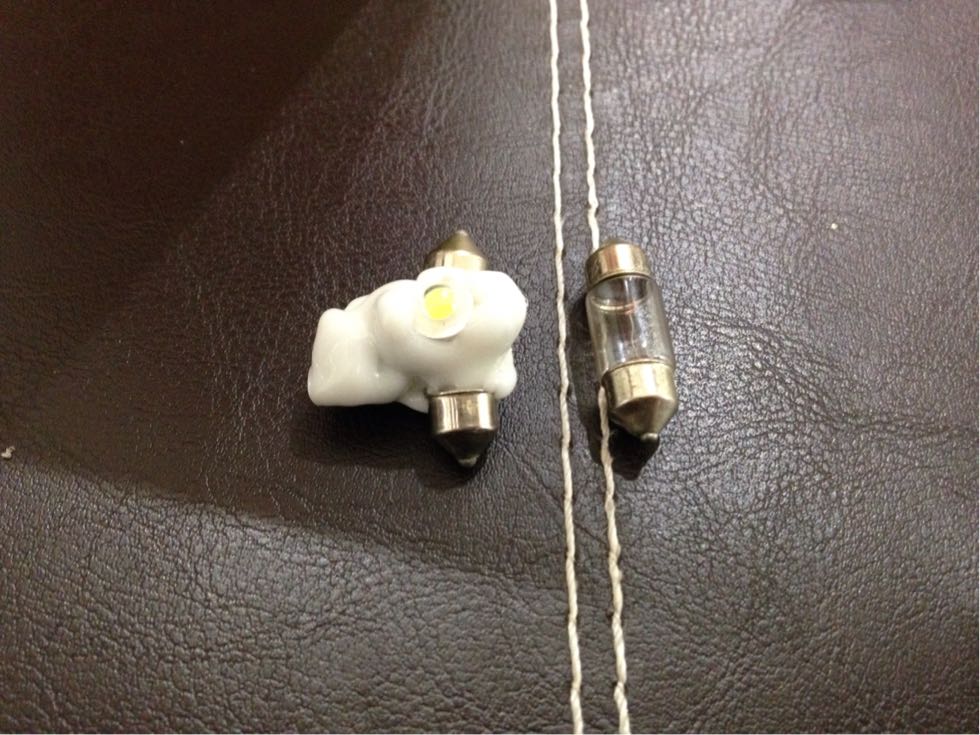

左は純正、右が自作品。

写真では分かりにくいですが明るくなってます(笑)

こちらはルームランプよりも更に出力を抑えています、
視界に入るんで明る過ぎるとよろしくないかと。

そう言えばこのタイプの電球、6Vが手に入りにくいとかなんとか。
LEDで自作すれば簡単なんですけどね、3Vから光りますし。

久々に電気遊び出来ました、やっぱり楽しいねえ(^^)

まだまだ在庫があるからぼちぼち遊べそうですね。
