自作LEDヘッドライト完成!かな?



自作LEDヘッドライトバージョン2です。

今回は20WLED1つで作りましたよ。

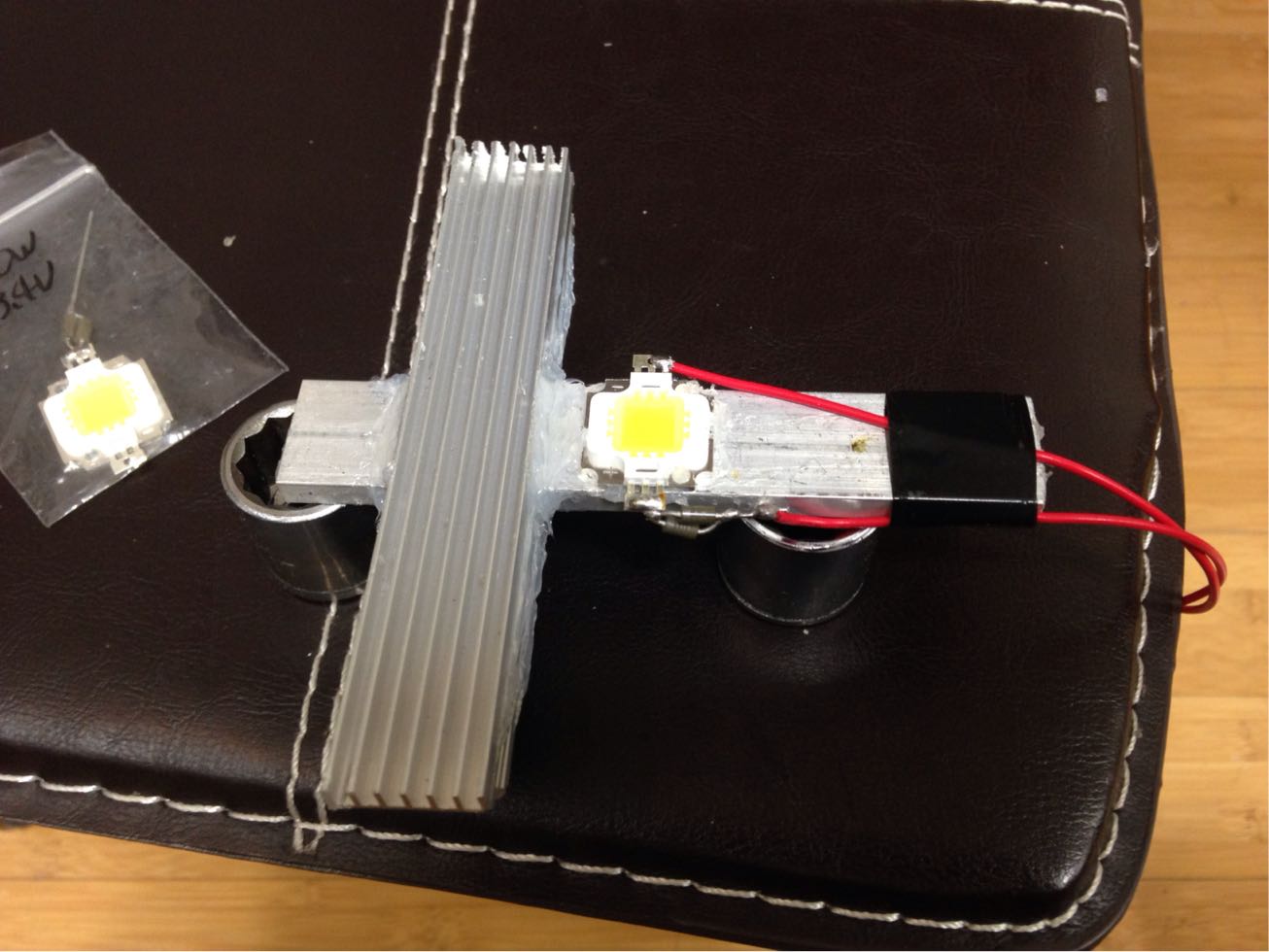

家にあったアルミ板とヒートシンクで土台を作り固定

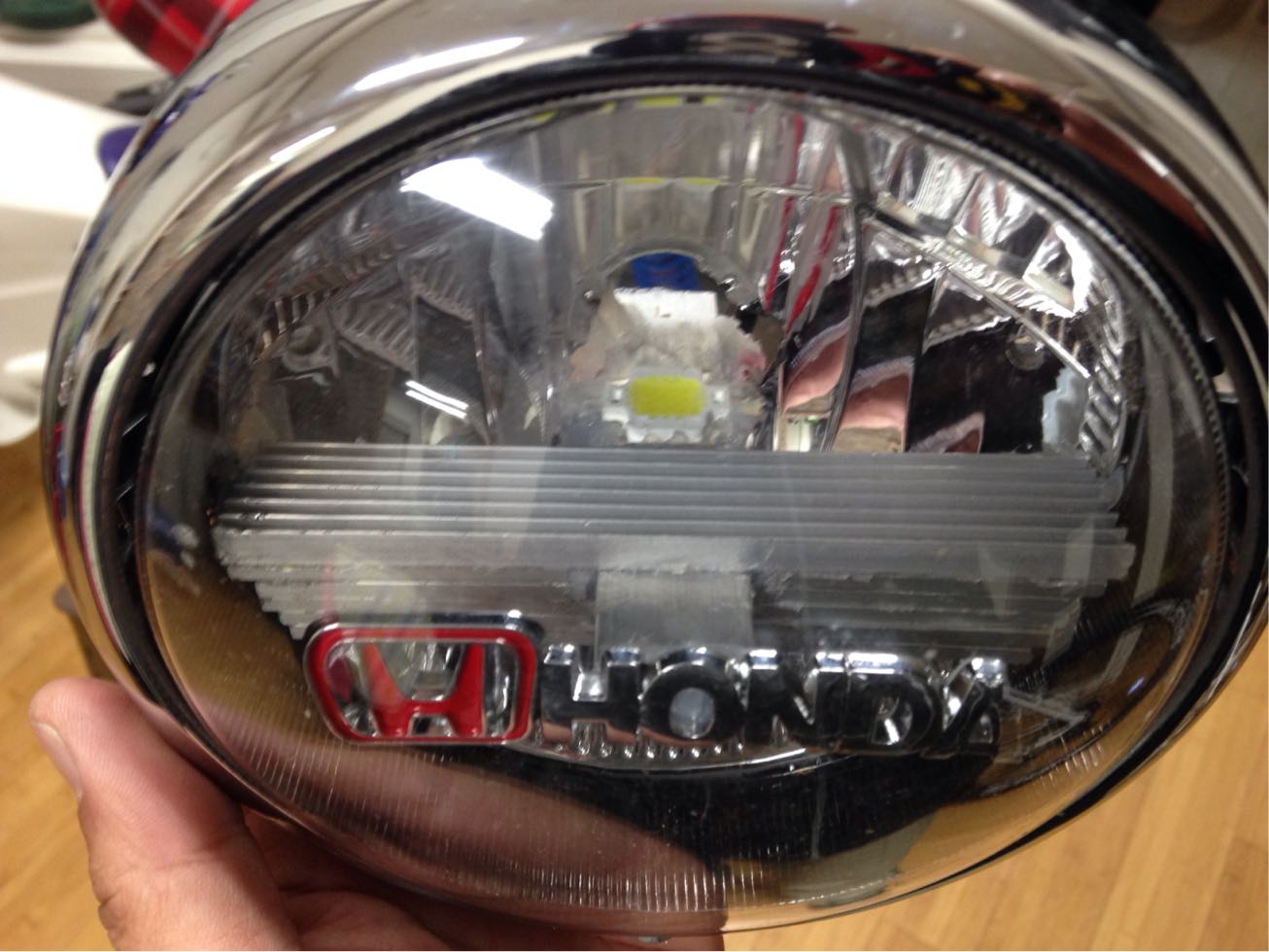

ヘッドライト内に固定、光軸を考えベストな位置決めがすこぶる難しい

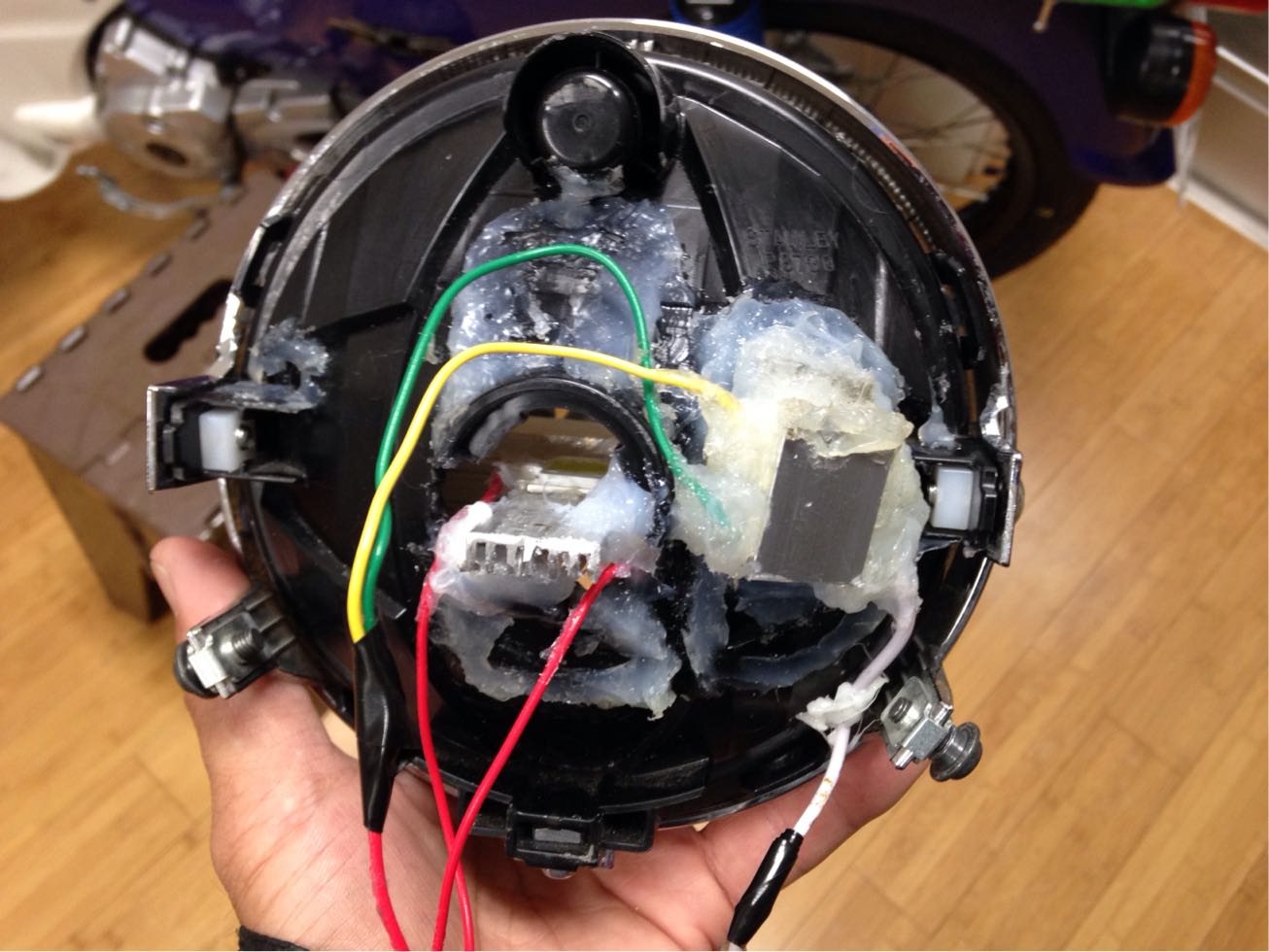

抵抗はセメント、ヘッドライト裏に設置

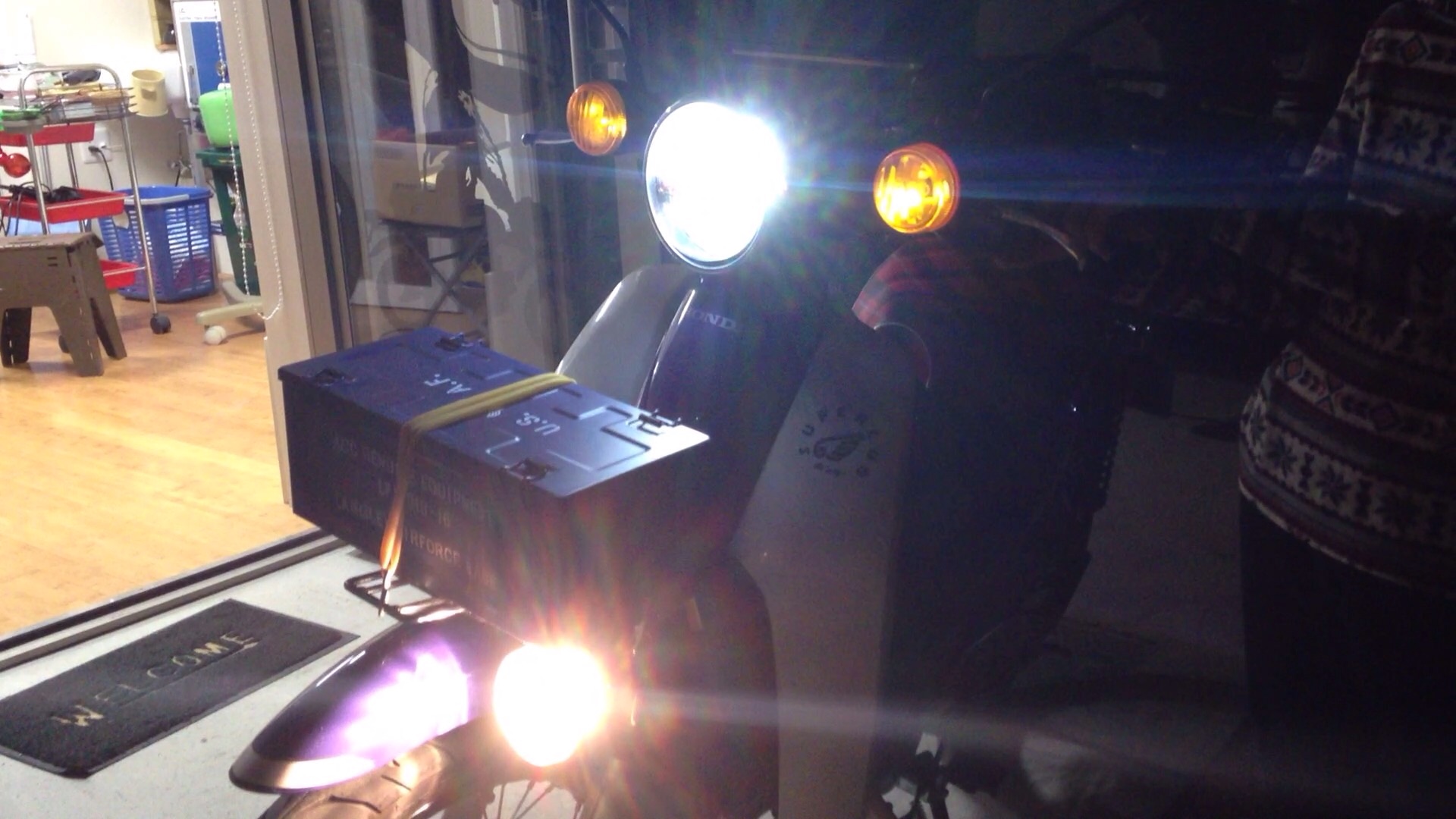

明るさは純正とは比較にならない程パワフル、発熱も抵抗を噛ませて問題ないレベル。

今回のバージョン2は前回の不満点、光の散りすぎからしっかり集光させる事を目標に作ったんですが、取り敢えずは満足です。

あとは夜の峠を攻めてみてバンク時のコーナーの奥の照らし具合をチェックしたいんですが寒くて挫けました(汗)

本格的に寒くなる前に峠を攻めなければ。

そして今回の電源ですが、ローは交流(脈流)でハロゲンライトを。
ハイは直流でLEDを。
最初脈流で20WLEDを光らせてみましたが発熱が凄かったです、少し耐久性に不安があったので今回は直流で。
いずれ脈流でも発熱対策をしてLEDヘッドライトを作ってみたいですね。

しばらくはこのバージョンで走ってみます、
明日は早速紅葉ライトアップツーリングなのでカミさんに乗ってもらい感想を聞きたいですね。
