マニア過ぎるLEDウインカーカスタムのお話し。

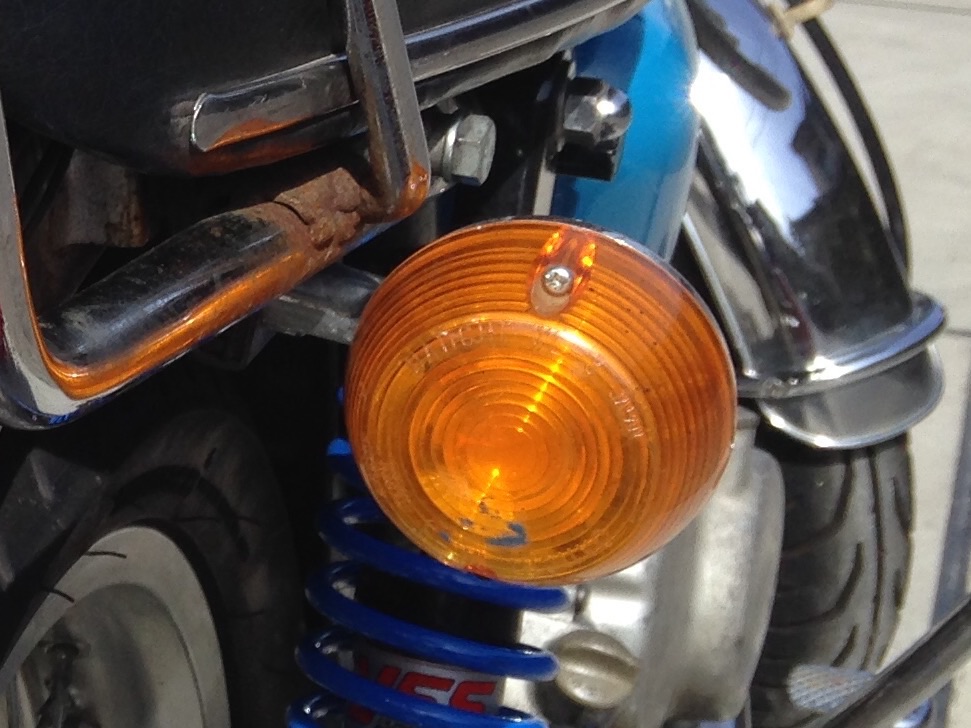

CB125JXのウインカーカスタムの話。

LEDで自作しているんだけどなかなか奥が深い。

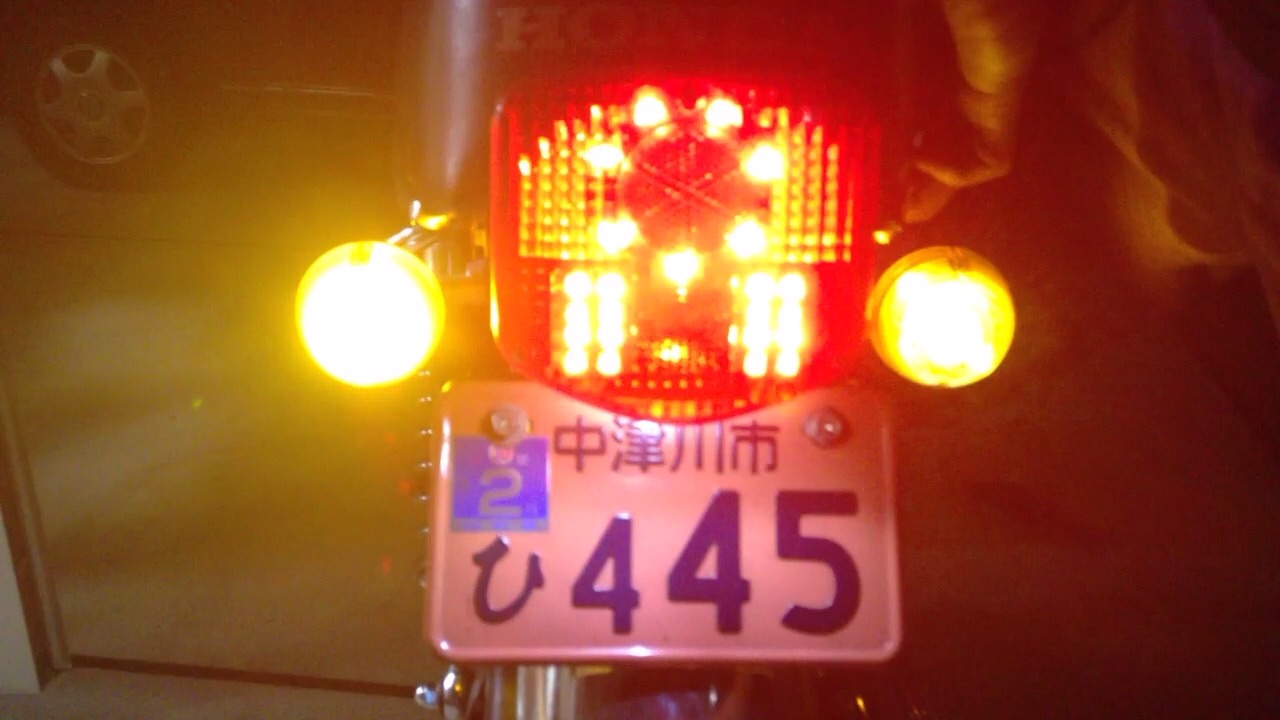

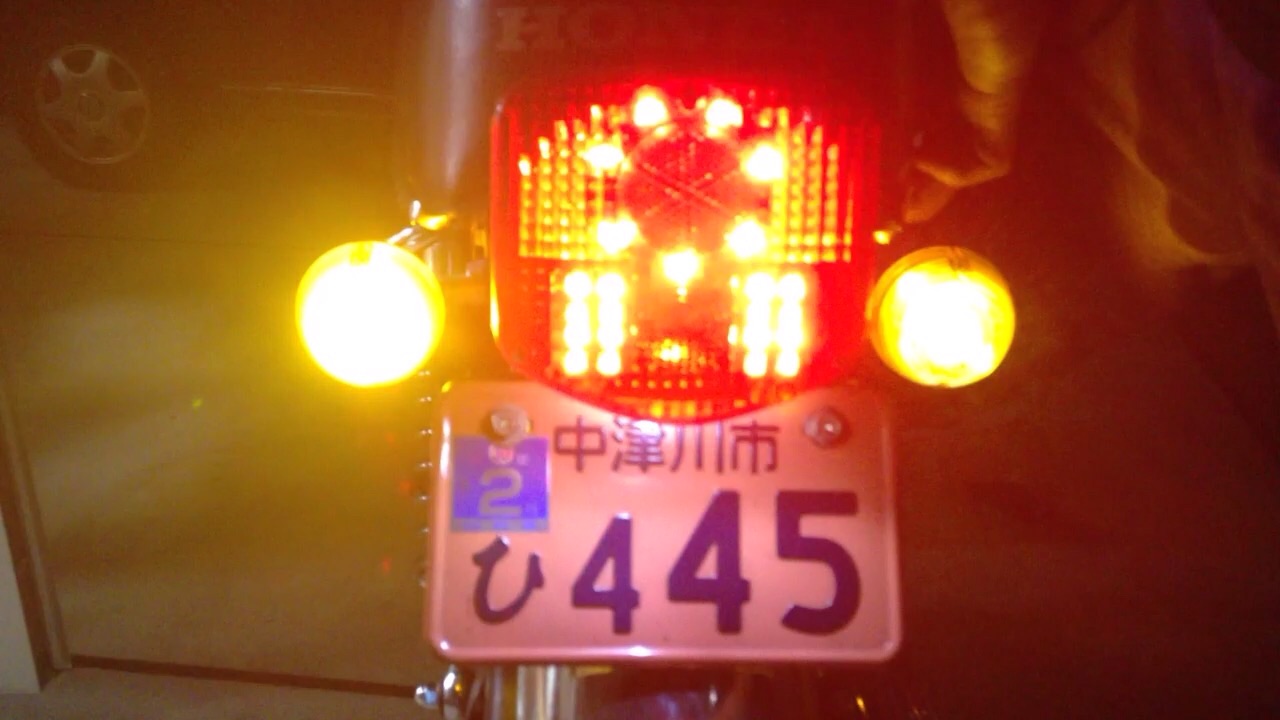

左、自作LED(3WパワーLED出力半分程)。右ノーマル球10W。

写真で分かりにくいがノーマルは光量不足で昼間は厳しい(汗)

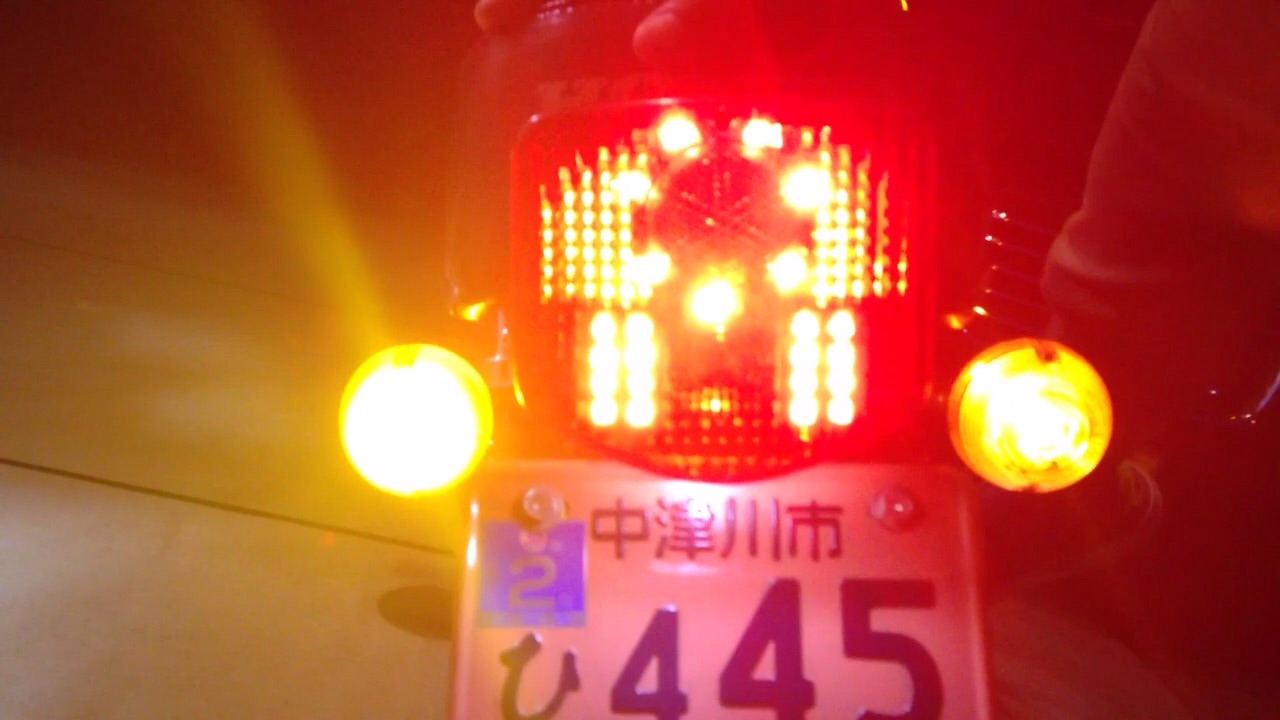

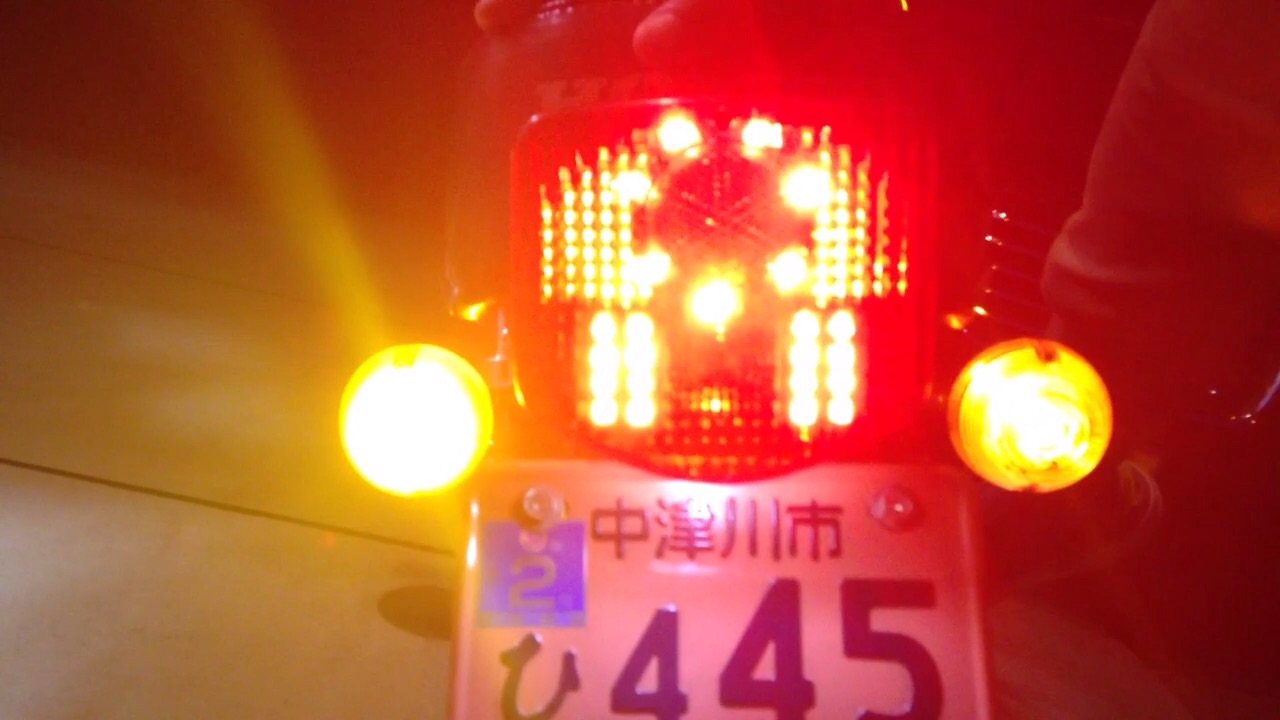

右を自作LED(1WパワーLED)、出力0.7W程に。

写真で分かりにくいがノーマルよりは明るいが昼間は少し光量不足か。

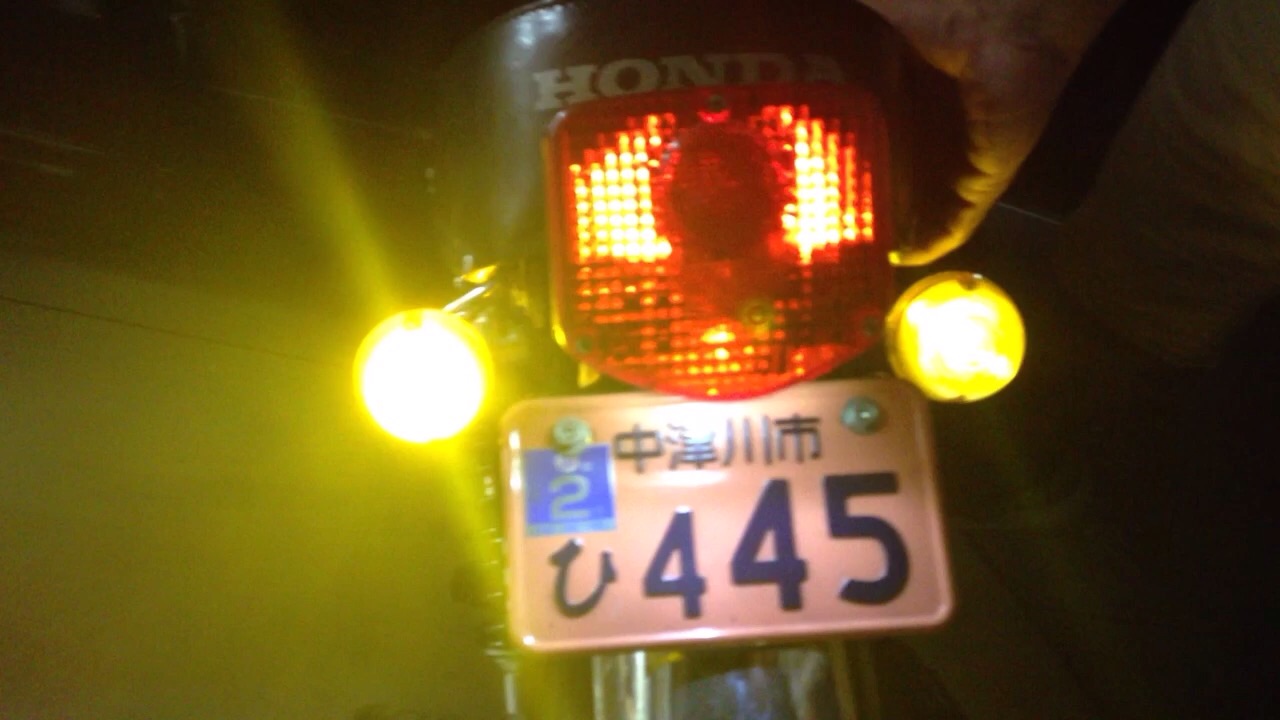

しかしよく見てみると角度によっては明るく見える、どうもセンターがしっかり出ていないようだ、
レンズの中心に光源を持ってこないと綺麗に光らないんだね。

純正球もセンターが出ていなかったのかな?

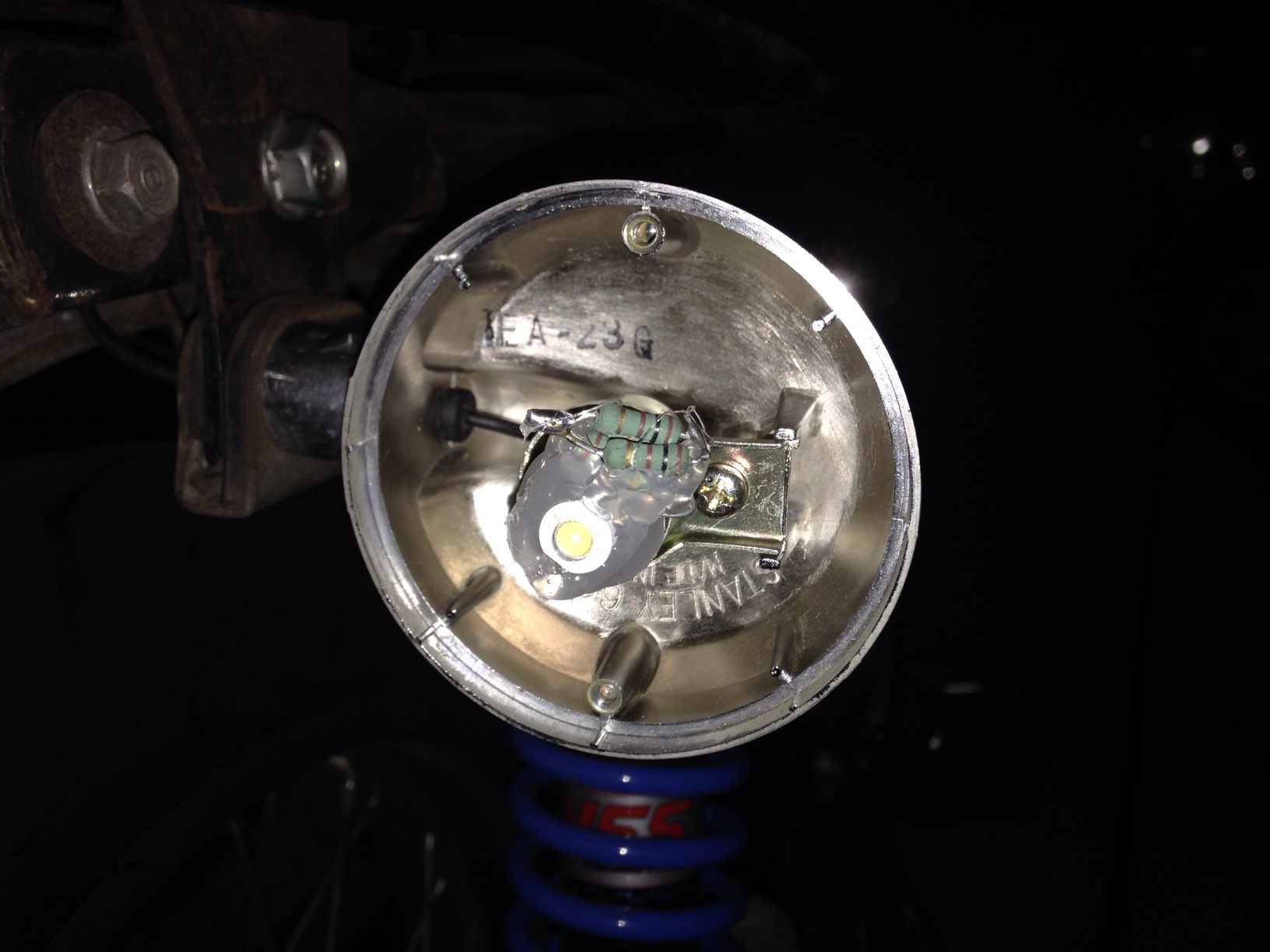

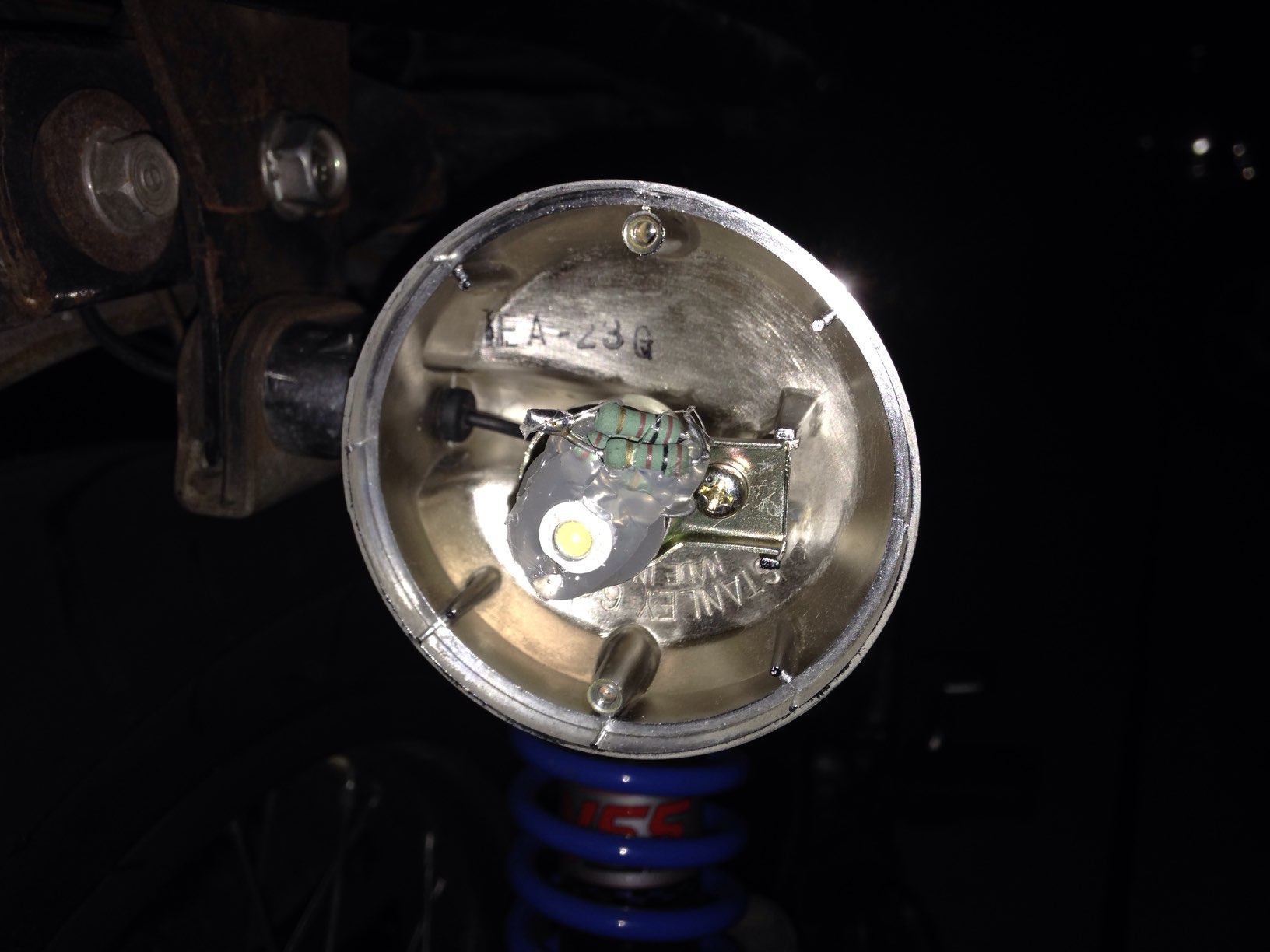

バルブマウントを曲げて真後ろから明るく見えるように調整。



これでほぼ互角の明るさに。

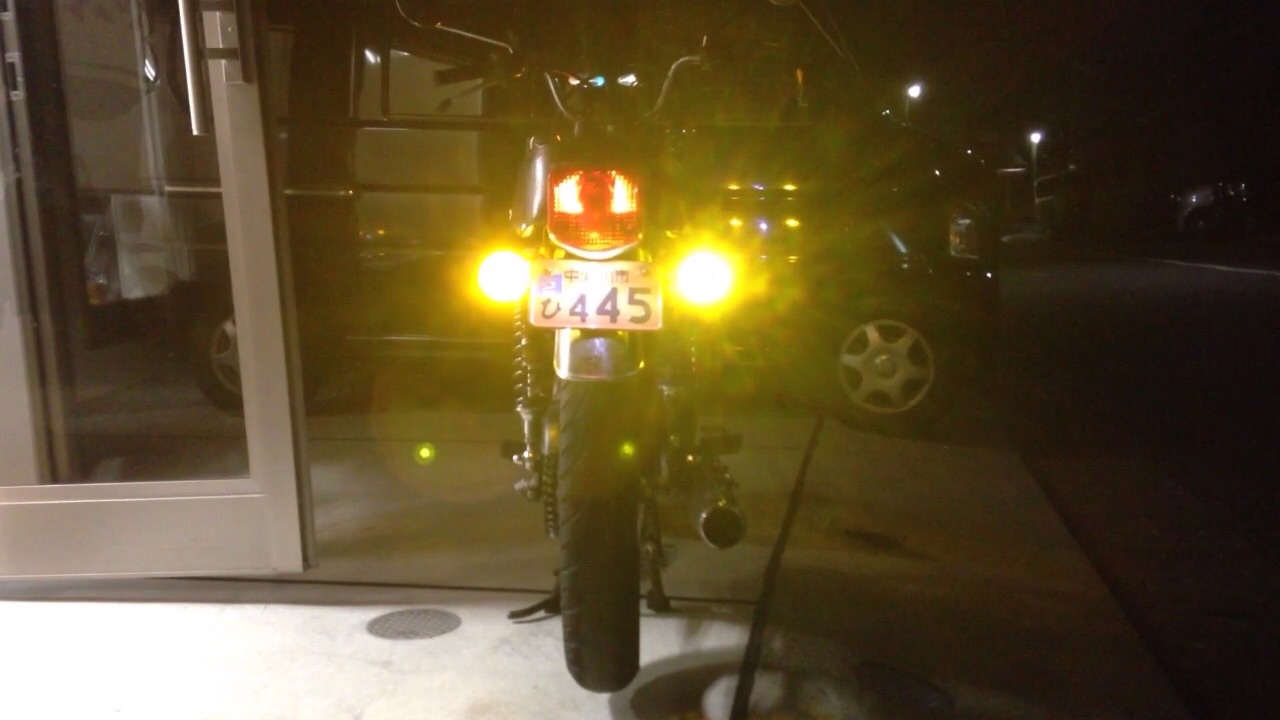

真後ろからピンポイントにみると3WパワーLEDよりも1Wの方が明るく見える、
しかし3Wは明るく見える角度が広い、これはレンズに対する距離の違いからか。

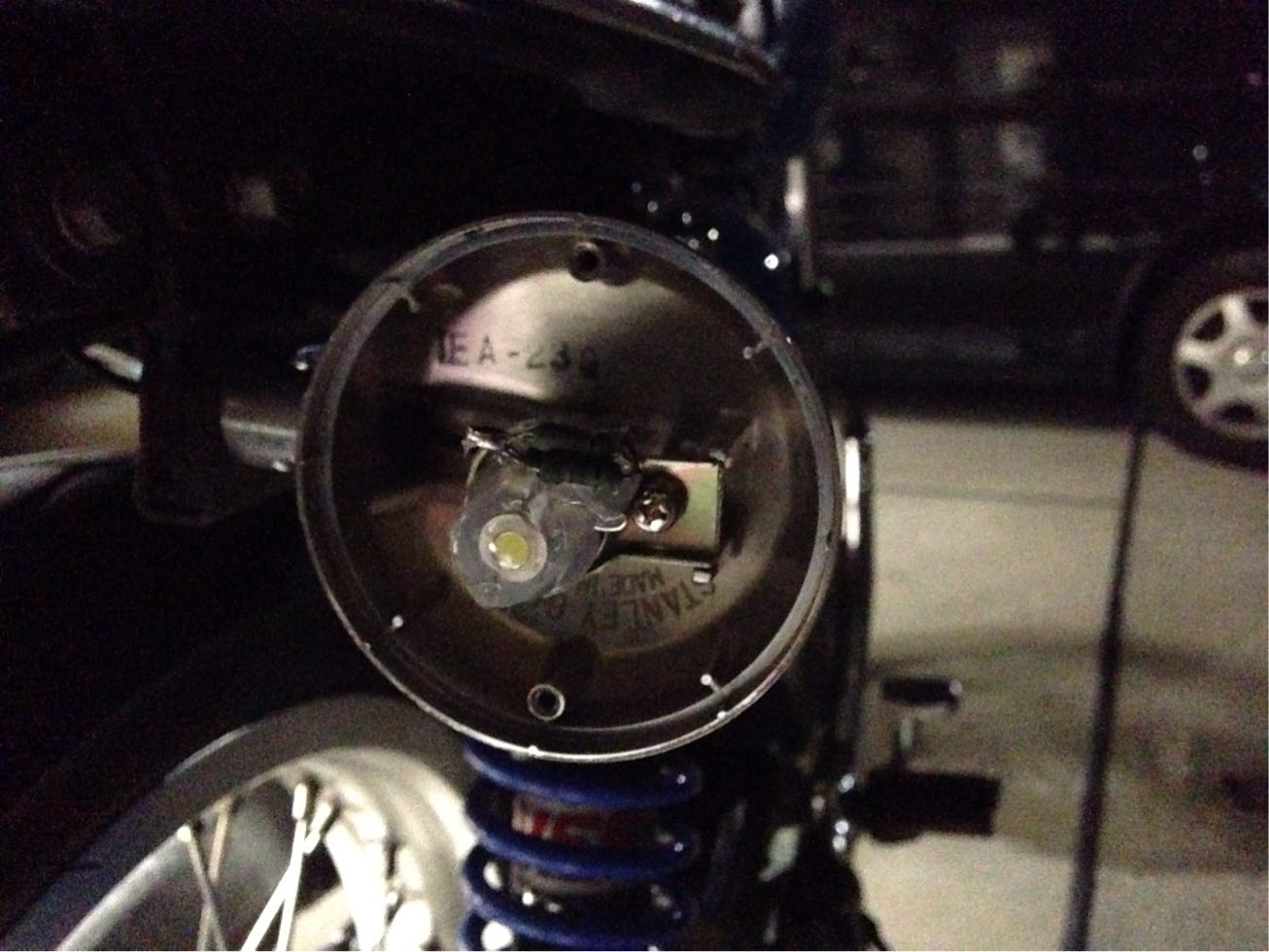

3Wはかなり昔に作ったから技量が足りずに大きい作品になって光源がレンズに近いんだよね、
この手のレンズは焦点をずらすことで光り方が変わってくるから重要なカスタムポイントになりますね。

そんな訳でしばらくこの1WパワーLEDウインカーで様子を見てみます。

そういえばリレーの動きが少しあやしくなってきたんでリレーも買わないと(汗)
