ワイヤー式ディスクブレーキ。興奮する〜(笑)

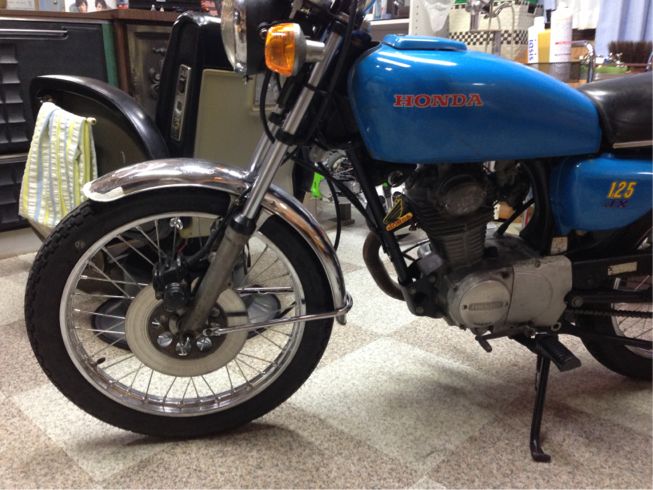

我が家に新たに加わったマシンCB125JX。
魅力の一つはなんと言ってもワイヤー式ディスクブレーキ!



うお〜カッコいい(笑)

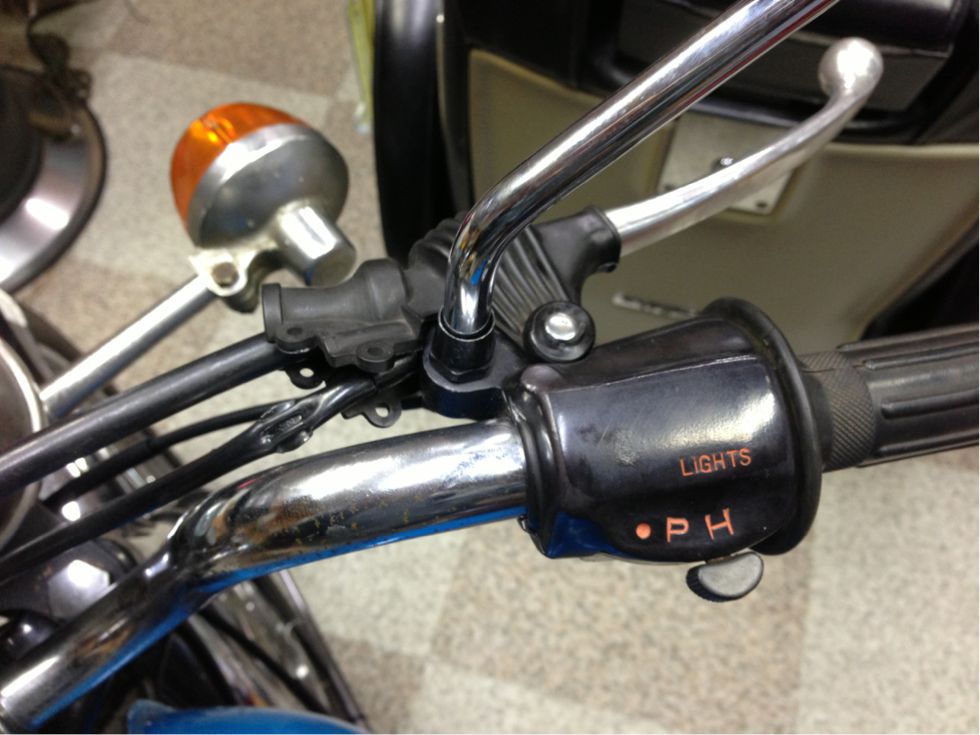

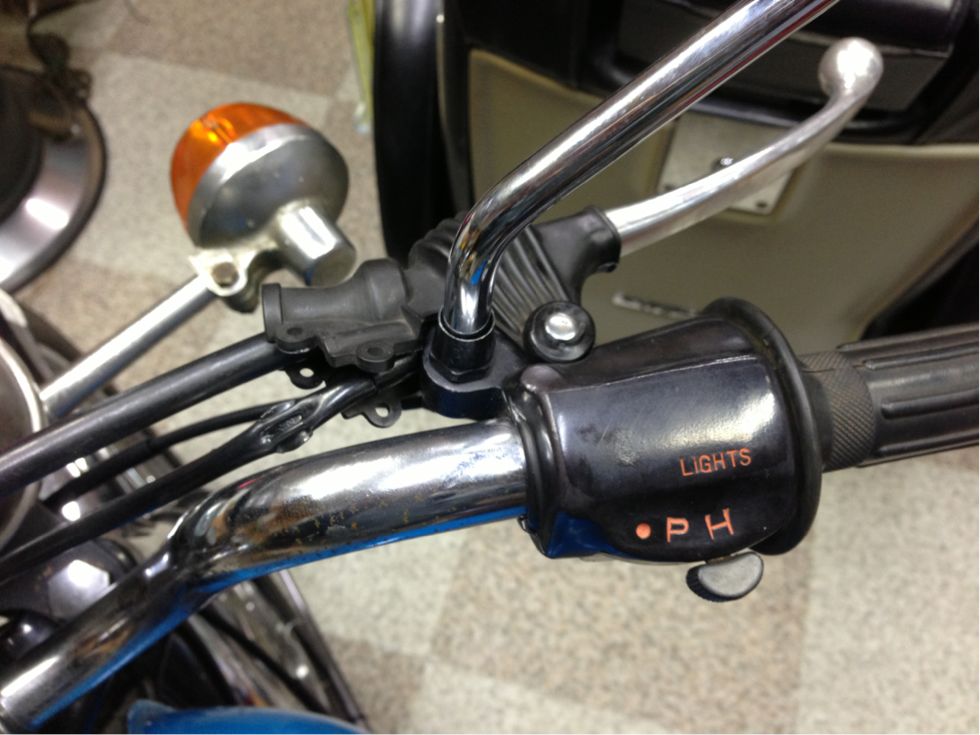

確かにオイルタンクが無い。

なんせ初めてのメカなんで勉強中。

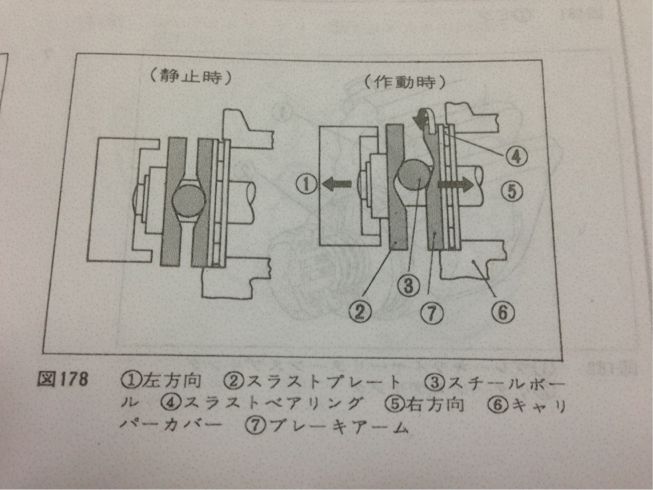

図のようにワイヤーを引いた回転力をスチールボールを介してパッドを押す力に変えているようです。
凄い仕組みだなあ。

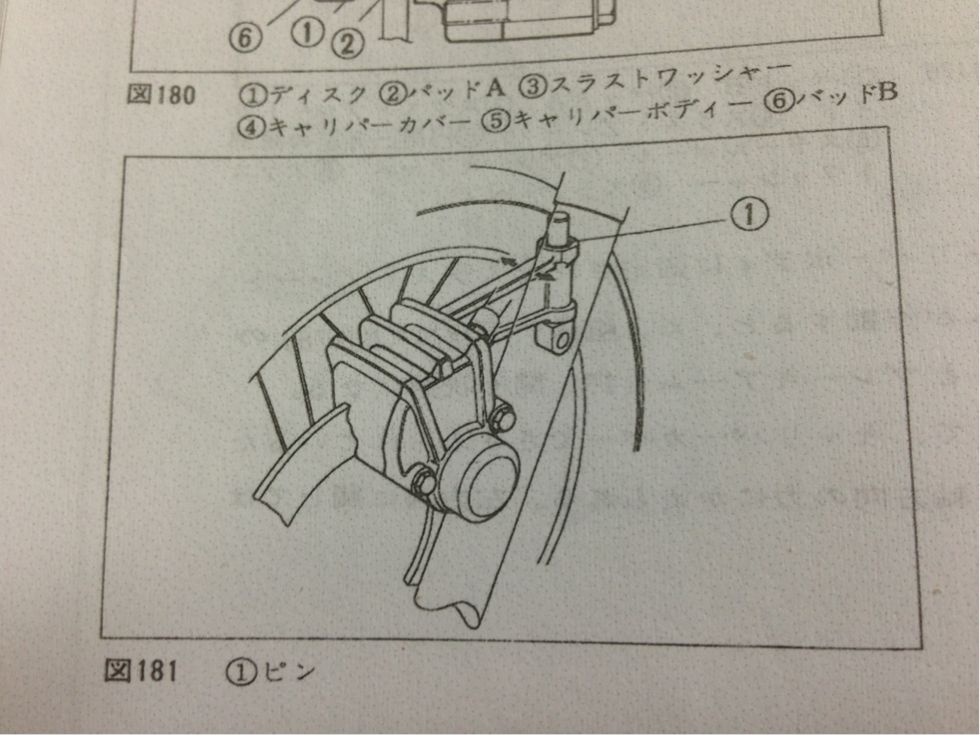

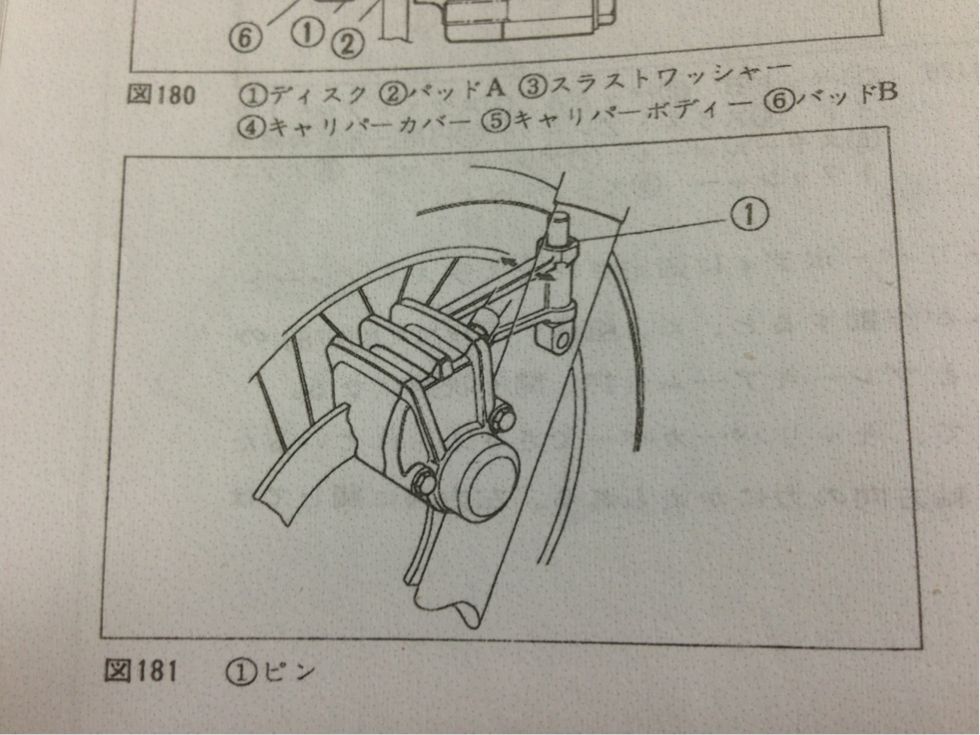

さらに通常スライドピンでフローティングマウントされてる油圧ディスクですがこいつはこんな感じ。



1を軸に振り子の様に動いて両側から締め付けるのです、
う〜ん面白過ぎる(笑)

そして遊び調整。

油圧式はピストンシールのロールバックで遊びを適正に保っているけどこいつはこんな感じ。

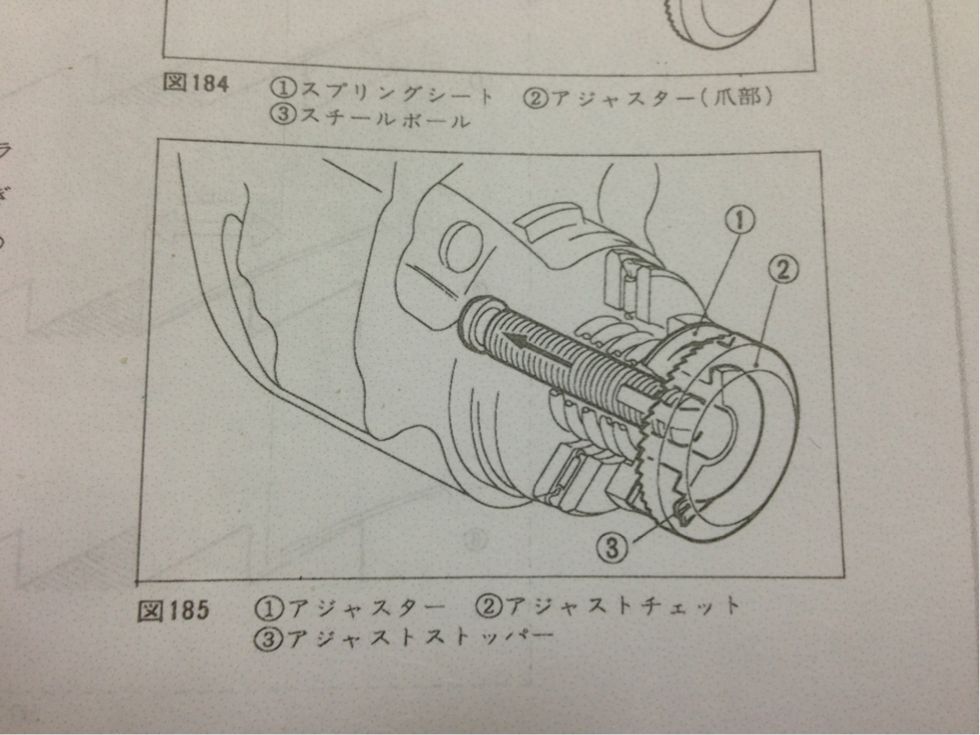

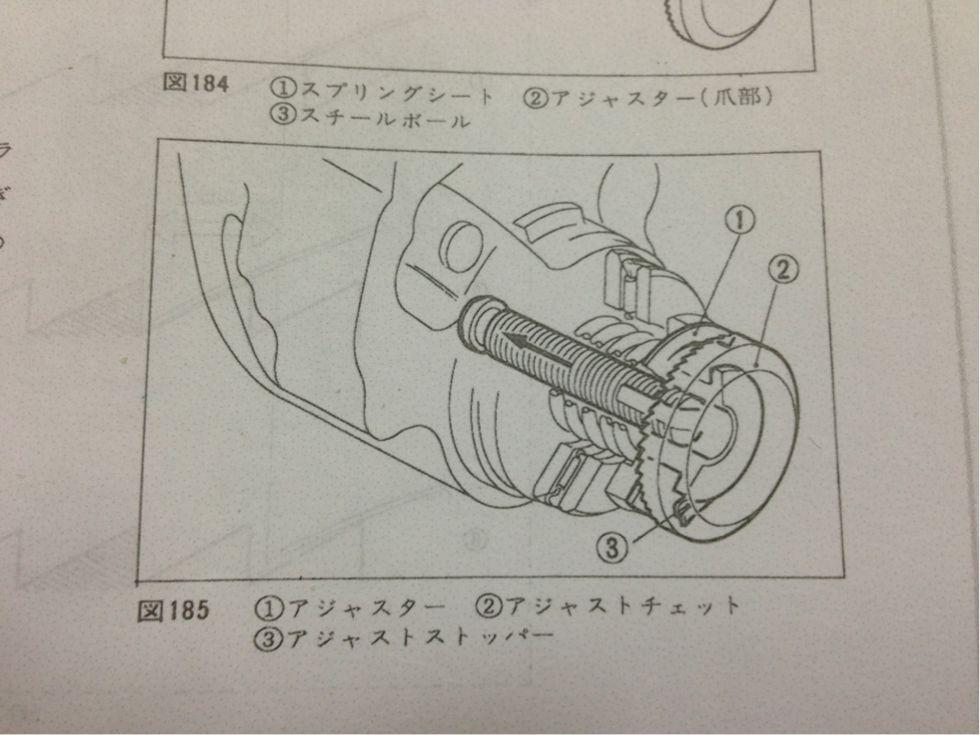

遊びが増えてくると爪の付いたアジャスターが一山回りパッドを押すボルトを回転させ遊びを減らすのです、
うお〜マニアック(笑)

これだけでこのバイクを買った価値あり、
ブレーキを握る度にこのメカニカルな動きを想像してニンマリしてしまう(^^)

勿論魅力はそれだけじゃないんだけどね(笑)

購入時には効きが悪くて心配したんですが、
少し走ると当たりが出たのか随分効く様になってきましたよ、
しかしパーツがまだ出るのかが心配だなあ。

PR

コメント

お名前
タイトル
文字色
メールアドレス
URL
コメント
パスワード Vodafone絵文字 i-mode絵文字 Ezweb絵文字

機械式ディスク

はじめまして!福岡に住む45歳のJX乗りです。
私も最近JXを入手しました。
機械式ディスクは思ったより効きますね。
状態がよかったのかな?油圧に変えようかなんて思ってましたがこのままでなかなか味があっていいですね。
しくみもすごくて40年前の技術にしてはすごいですね。
お互い大事に乗りましょう!

Re:機械式ディスク

はじめまして。

機械式ディスク面白いですよね、
最初試乗させてもらったときにはあまりに効かず残念に思いましたが、
乗るに連れ効くようになり取り敢えず満足です。
しかしカブ110のドラムの方が効くのは内緒です(笑)

同じJX乗り、よろしくお願いします。
